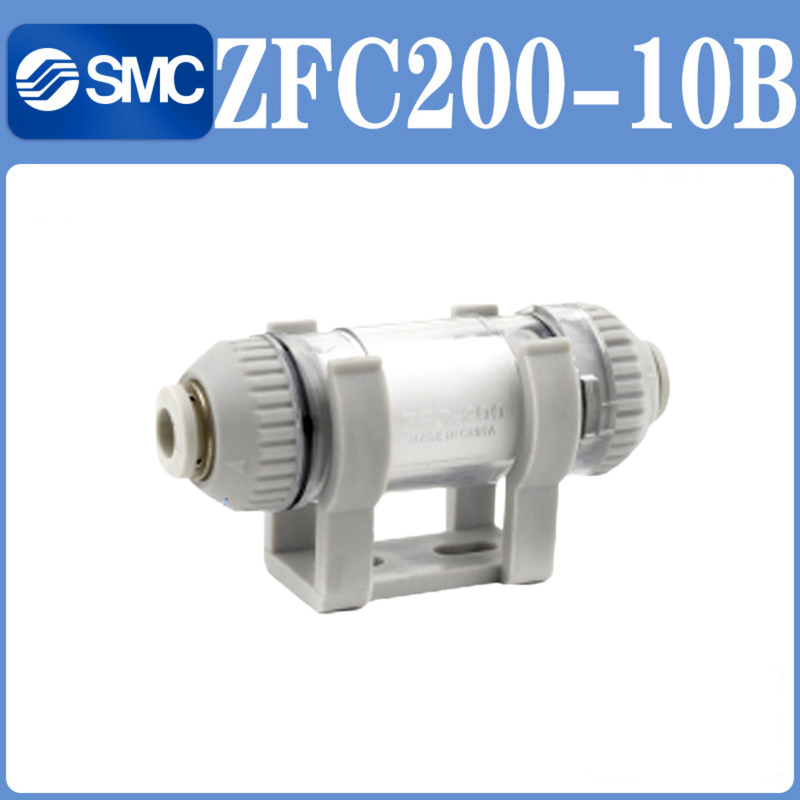

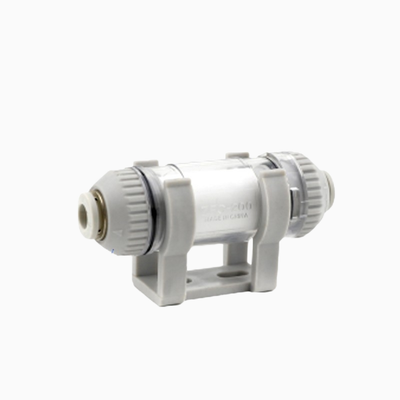

SMC ZFC200‐10B เครื่องกรองดูดความดันลบขนาดเล็ก ผ่านท่าทางตรง การจัดวาง 0‐60 °C อุณหภูมิแวดล้อม ผลงานการผลิตสูง สําหรับอุปกรณ์ช่วยระบายความร้อนแบบหุ่นยนต์

รายละเอียดสินค้า:

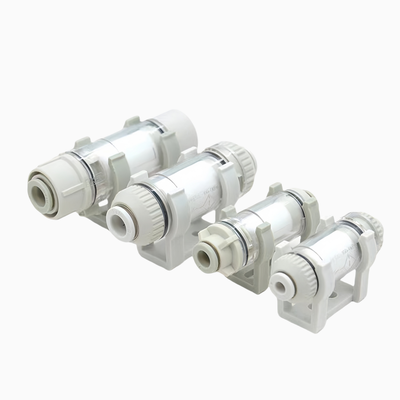

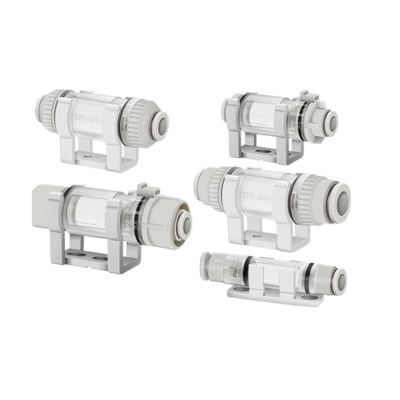

ซีรีส์ ZFC ประกอบด้วยตัวกรองการดูดอากาศแบบอินไลน์ขนาดกะทัดรัดที่ออกแบบมาเพื่อปกป้องอุปกรณ์สูญญากาศจากฝุ่น อนุภาค และสิ่งปนเปื้อนต่างๆ สิ่งเจือปนเหล่านี้อาจทำให้เกิดปัญหาในการปฏิบัติงานในวงจรสุญญากาศแบบนิวแมติก ด้วยการติดตั้งโดยตรงภายในสายดูด ซึ่งวางอยู่ระหว่างเครื่องกำเนิดสุญญากาศและถ้วยดูด ตัวกรองเหล่านี้จึงป้องกันเศษขยะไม่ให้เข้าสู่ปั๊มสุญญากาศ ตัวดีด และวาล์วได้อย่างมีประสิทธิภาพ การป้องกันนี้ช่วยยืดอายุการใช้งานของส่วนประกอบระบบสุญญากาศที่สำคัญ

หนึ่งในคุณสมบัติที่โดดเด่นของซีรีส์ ZFC คือความสามารถด้านแรงดันคู่ หน่วยกรองเดี่ยวสามารถจัดการทั้งแรงดันสุญญากาศต่ำถึง −100 kPa และแรงดันบวกสูงสุด 1.0 MPa ได้อย่างมีประสิทธิภาพ ความสามารถรอบด้านนี้ทำให้ตัวกรองเหมาะสำหรับวงจรสุญญากาศและเป่าออกรวมกัน โดยไม่จำเป็นต้องใช้อุปกรณ์กรองแยกต่างหาก นอกจากนี้ การรวมข้อต่อแบบกดครั้งเดียวช่วยให้เชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ สามารถเปลี่ยนไส้กรองแบบตลับได้อย่างง่ายดายเพียงเปิดฝาครอบด้วยสัมผัสเดียว แม้ว่าตัวกรองจะยังติดตั้งอยู่ในระบบท่อก็ตาม

ซีรีส์ ZFC รองรับขนาดพอร์ตตั้งแต่ ø4 มม. ถึง ø12 มม. ในหน่วยเมตริก และ ø5/32″ ถึง ø3/8″ ในหน่วยนิ้ว อัตราการไหลที่แนะนำจะแตกต่างกันไประหว่าง 10 ลิตร/นาที และ 100 ลิตร/นาที (ANR) ภายใต้สภาวะสุญญากาศ ตัวเลือกการกรองประกอบด้วยองค์ประกอบ 5 μm หรือ 10 μm โดยคาร์ทริดจ์มาตรฐาน 10 μm มีประสิทธิภาพการกรอง 95% ตัวเครื่องโปร่งใสผลิตจากไนลอนใสพิเศษ และบางรุ่นมาพร้อมกับเคสโพลีคาร์บอเนตเป็นมาตรฐาน ทั้งสองแบบช่วยให้ตรวจสอบองค์ประกอบตัวกรองได้ง่ายด้วยสายตาเพื่อดูการปนเปื้อน สำหรับการติดตั้งอย่างปลอดภัยบนแผงหรือเครื่องจักร รุ่นต่อท้าย B มีขายึดในตัว

คุณสมบัติ:

หน่วยนี้มีความเข้ากันได้แบบคู่กับทั้งแรงดันบวกและแรงดันสุญญากาศ จัดการระดับสุญญากาศได้ถึง −100 kPa และแรงดันบวกสูงสุด 1.0 MPa ได้อย่างมีประสิทธิภาพ ความอเนกประสงค์นี้ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย

การติดตั้งและบำรุงรักษาทำได้ง่ายขึ้นโดยการรวมข้อต่อแบบสัมผัสเดียว ซึ่งช่วยให้สามารถเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ นอกจากนี้ สามารถเปลี่ยนส่วนประกอบประเภทคาร์ทริดจ์ได้อย่างง่ายดายด้วยการเปิดฝาครอบด้วยการสัมผัสเพียงครั้งเดียว โดยไม่ต้องใช้เครื่องมือใดๆ และช่วยให้สามารถเปลี่ยนได้แม้ในขณะที่ยังเชื่อมต่อกับท่ออยู่ก็ตาม

ความปลอดภัยและความสะดวกสบายได้รับการปรับปรุงด้วยกลไกการล็อคที่ออกแบบมาเพื่อป้องกันไม่ให้ส่วนประกอบกระเจิงหากชิ้นส่วนหลวมระหว่างการทำงานของแรงดันบวก เคสใสที่ทำจากไนลอนหรือโพลีคาร์บอเนตใสพิเศษ ช่วยให้ผู้ใช้สามารถตรวจสอบองค์ประกอบด้วยสายตาเพื่อดูการปนเปื้อนใดๆ โดยไม่ต้องถอดชิ้นส่วนเครื่อง

รับประกันประสิทธิภาพการกรองด้วยตัวเลือกสำหรับการกรอง 5 μm หรือ 10 μm องค์ประกอบมาตรฐานขนาด 10 μm ให้ประสิทธิภาพการกรอง 95% แม้จะมีความสามารถ แต่ตัวเครื่องยังคงมีขนาดกะทัดรัดและน้ำหนักเบาเนื่องจากมีโครงสร้างเรซินขึ้นรูป โดยซีรีส์ ZFC100 มีน้ำหนักเพียง 11.5 กรัม

เพื่อการติดตั้งที่ปลอดภัย รุ่น B-type จะมาพร้อมกับขายึดต่อท้าย B ผลิตภัณฑ์รองรับขนาดพอร์ตที่หลากหลาย โดยรองรับท่อเมตริกตั้งแต่ ø4 ถึง ø12 มม. รวมถึงท่อนิ้วตั้งแต่ ø5/32″ ถึง ø3/8″

อัตราการไหลอยู่ระหว่าง 10 ถึง 100 ลิตรต่อนาที (ANR) ทำให้เครื่องนี้เหมาะสำหรับวงจรสุญญากาศขนาดเล็กถึงขนาดกลาง สามารถใช้ได้กับวัสดุท่อหลายชนิด รวมถึงไนลอน ไนลอนแบบอ่อน โพลียูรีเทน และโพลียูรีเทนแบบอ่อน

ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง 0 ถึง 60°C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้โดยไม่มีการแช่แข็ง เกี่ยวกับความทนทานขององค์ประกอบ ความต้านทานแรงดันแตกต่างได้รับการจัดอันดับที่ 0.15 MPa สำหรับซีรีส์ ZFC10 และ ZFC20 และ 0.10 MPa สำหรับซีรีส์ ZFC05

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การป้องกันถ้วยดูดสุญญากาศมีบทบาทสำคัญในการป้องกันฝุ่นและอนุภาคจากการแทรกซึมเข้าไปในวงจรสุญญากาศ การป้องกันนี้จำเป็นเพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบที่ละเอียดอ่อน เช่น ตัวดีดออกและปั๊ม เพื่อให้มั่นใจว่าระบบยังคงมีประสิทธิภาพและเชื่อถือได้

ในระบบหยิบและวาง การกรองจะดำเนินการบนมือหุ่นยนต์และสายดูดในการขนถ่ายวัสดุ กระบวนการนี้ช่วยรักษาความสะอาดและความสมบูรณ์ของระบบสูญญากาศ ซึ่งมีความสำคัญต่อการจัดการส่วนประกอบที่แม่นยำและแม่นยำ

อุตสาหกรรมการผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ได้รับประโยชน์อย่างมากจากการป้องกันวงจรสุญญากาศ สิ่งนี้มีความสำคัญอย่างยิ่งในระหว่างการหยิบเศษ การจัดการเลนส์สายตา และการประกอบที่แม่นยำ ซึ่งแม้แต่การปนเปื้อนในระดับจุลภาคก็อาจทำให้เกิดข้อบกพร่องได้

กระบวนการประกอบรถยนต์ใช้การดูดซับสุญญากาศเพื่อถ่ายโอนและยึดแผงตัวถังและส่วนประกอบต่างๆ การป้องกันวงจรสุญญากาศเหล่านี้ทำให้การทำงานราบรื่นและสม่ำเสมอตลอดทั้งสายการประกอบ

ในภาคส่วนอาหารและอุปกรณ์ทางการแพทย์ การกรองแบบสุญญากาศถูกนำมาใช้ในระหว่างการบรรจุ การแปรรูป และการประกอบอุปกรณ์ทางการแพทย์ การกรองนี้ช่วยรักษามาตรฐานด้านสุขอนามัยและป้องกันการปนเปื้อน ซึ่งเป็นสิ่งสำคัญในการใช้งานที่มีความละเอียดอ่อนเหล่านี้

เครื่องจักรการพิมพ์ใช้การกรองแบบสุญญากาศสำหรับฟังก์ชันค้างและถ่ายโอน การกรองที่มีประสิทธิภาพช่วยปกป้องอุปกรณ์และรับประกันการควบคุมกระบวนการพิมพ์ที่แม่นยำ

อุปกรณ์ถ่ายโอนข้อมูลอัตโนมัติอาศัยเครื่องกำเนิดสุญญากาศและวาล์วในการทำงานในสายการผลิตแบบอัตโนมัติ การกรองช่วยปกป้องส่วนประกอบเหล่านี้ เพิ่มความทนทานและประสิทธิภาพ

สำหรับระบบที่รวมวงจรสุญญากาศและวงจรเป่าออก ตัวกรองเดี่ยวสามารถจัดการทั้งการดูดซับสุญญากาศและการปล่อยแรงดันบวก การกรองแบบสองฟังก์ชันนี้ทำให้การออกแบบง่ายขึ้นในขณะที่ยังคงการป้องกันที่มีประสิทธิภาพทั่วทั้งระบบ

การสนับสนุนและบริการ:

การสนับสนุนทางเทคนิคของผลิตภัณฑ์และบริการสำหรับถ้วยดูดสุญญากาศ

ถ้วยดูดสุญญากาศของเราได้รับการออกแบบมาเพื่อให้โซลูชันการจับยึดที่เชื่อถือได้และมีประสิทธิภาพสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของถ้วยดูดของคุณ โปรดปฏิบัติตามคำแนะนำด้านล่าง:

การติดตั้งและการใช้งาน:

- ตรวจสอบให้แน่ใจว่าพื้นผิวที่จะจับนั้นสะอาด เรียบ และปราศจากฝุ่น น้ำมัน หรือเศษซาก

- เลือกขนาดถ้วยดูดและวัสดุที่เหมาะสมตามความต้องการใช้งานและประเภทของพื้นผิว

- หลีกเลี่ยงการใช้ถ้วยดูดบนพื้นผิวที่มีรูพรุนหรือมีพื้นผิวสูง เนื่องจากอาจลดประสิทธิภาพในการดูด

- ตรวจสอบความเสียหาย รอยแตก หรือการสึกหรอของตัวดูดอย่างสม่ำเสมอ และเปลี่ยนใหม่หากจำเป็น

การซ่อมบำรุง:

- ทำความสะอาดถ้วยดูดเป็นระยะด้วยสบู่อ่อนและน้ำเพื่อขจัดสิ่งปนเปื้อน

- หลีกเลี่ยงการสัมผัสกับตัวทำละลายหรือสารเคมีรุนแรงที่อาจทำให้วัสดุเสื่อมคุณภาพ

- เก็บถ้วยดูดไว้ในที่แห้งและเย็น ห่างจากแสงแดดโดยตรงเมื่อไม่ใช้งาน

การแก้ไขปัญหา:

- หากถ้วยดูดไม่สามารถยึดได้อย่างเหมาะสม ให้ตรวจสอบว่าพื้นผิวเหมาะสมและสะอาด

- ตรวจสอบการรั่วไหลของอากาศหรือความเสียหายต่อถ้วยดูดหรือระบบสุญญากาศ

- ยืนยันว่าแรงดันสุญญากาศตรงตามข้อกำหนดที่จำเป็นสำหรับขนาดถ้วยดูด

หากต้องการความช่วยเหลือเพิ่มเติม โปรดดูคู่มือผลิตภัณฑ์หรือแหล่งข้อมูลทางเทคนิคออนไลน์ของเรา ทีมสนับสนุนด้านเทคนิคของเรายังพร้อมให้ความช่วยเหลือหากมีคำถามหรือปัญหาที่เกี่ยวข้องกับประสิทธิภาพและการใช้งานถ้วยดูดสุญญากาศ

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์สินค้า:ถ้วยดูดสูญญากาศแต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังในกล่องขนาดกะทัดรัดและทนทาน ซึ่งออกแบบมาเพื่อปกป้องผลิตภัณฑ์ระหว่างการขนส่ง บรรจุภัณฑ์มีแผ่นโฟมป้องกันเพื่อป้องกันความเสียหายและยึดถ้วยดูดให้แน่นหนา นอกจากนี้ กล่องยังมีการติดฉลากที่ชัดเจนพร้อมรายละเอียดผลิตภัณฑ์ คำแนะนำการใช้งาน และคำเตือนด้านความปลอดภัย เพื่อให้มั่นใจว่าลูกค้าจะได้รับประสบการณ์ที่ดี

การส่งสินค้า:ถ้วยดูดสุญญากาศของเราจัดส่งโดยใช้ผู้ให้บริการขนส่งที่เชื่อถือได้ พร้อมตัวเลือกการติดตามสำหรับคำสั่งซื้อทั้งหมด เรามีวิธีจัดส่งหลายวิธีเพื่อรองรับกรอบเวลาการจัดส่งที่แตกต่างกัน รวมถึงการจัดส่งแบบมาตรฐานและแบบเร่งด่วน แต่ละบรรจุภัณฑ์ได้รับการจัดการด้วยความเอาใจใส่เพื่อรับประกันว่าสินค้าจะมาถึงในสภาพที่สมบูรณ์ สำหรับการสั่งซื้อจำนวนมาก เรามีบริการจัดส่งแบบวางบนพาเลทเพื่อให้มั่นใจถึงการปกป้องและประสิทธิภาพสูงสุด
