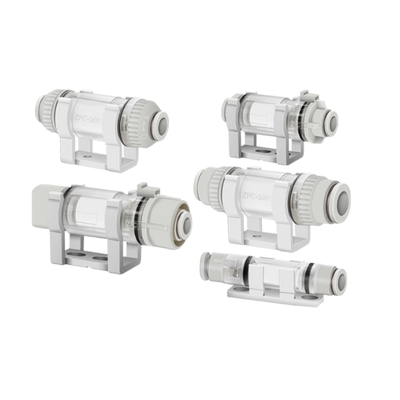

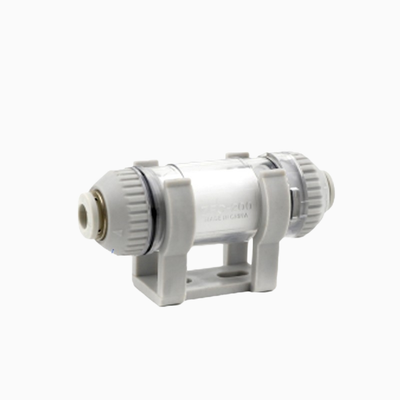

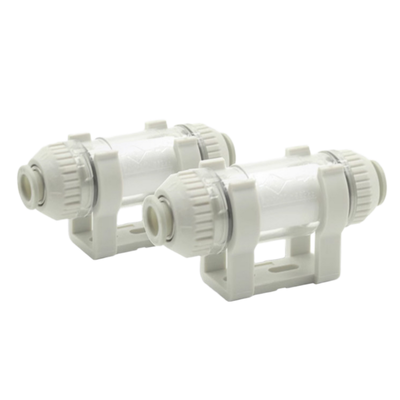

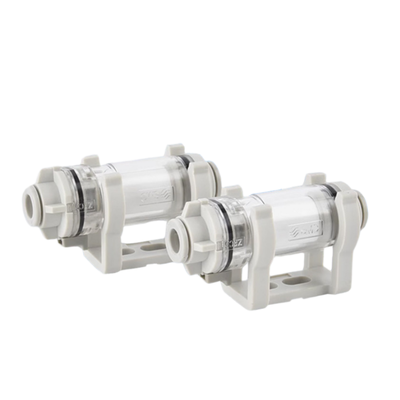

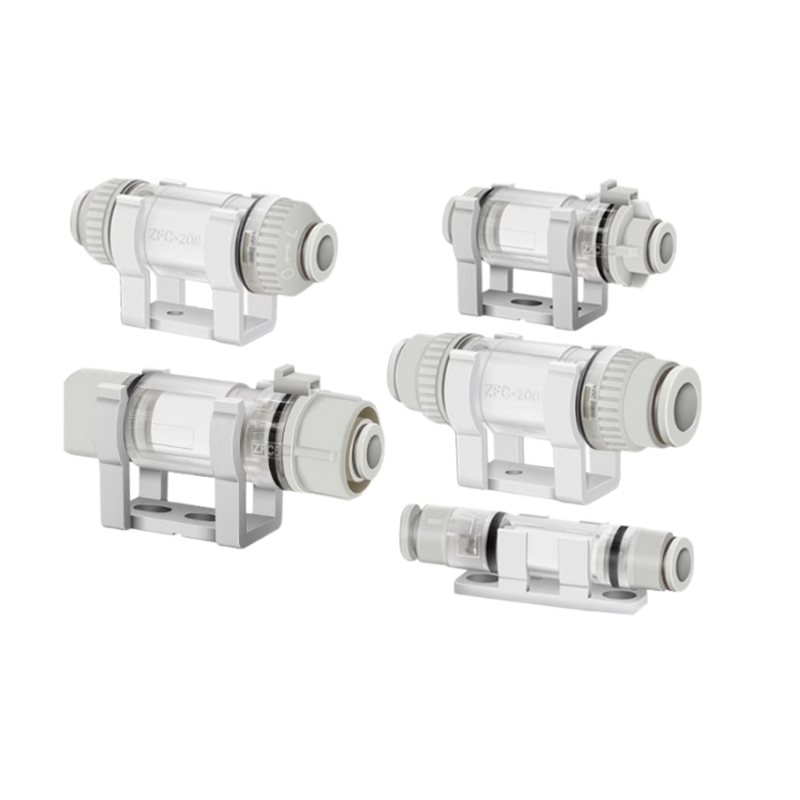

SMC ZFC200‐08B เครื่องกรองดูดน้ําอากาศแบบในสาย เครื่องเชื่อมพัดเข้าแบบแตะเดียว เครื่องเชื่อม 100kPa‐1.0MPa ระยะการทํางาน เปลี่ยนอะเลนท์ที่ไม่มีเครื่องมือสําหรับวงจรช่วยระบายระบายระบายระบายระบายระบายระบายระบาย

คำอธิบายผลิตภัณฑ์:

ซีรีส์ ZFC ประกอบด้วยตัวกรองอากาศแบบอินไลน์ขนาดกะทัดรัดที่ออกแบบมาโดยเฉพาะเพื่อป้องกันอุปกรณ์สุญญากาศจากฝุ่นละออง อนุภาค และสิ่งปนเปื้อนอื่นๆ วัสดุที่ไม่พึงประสงค์เหล่านี้อาจนำไปสู่ปัญหาการทำงานภายในวงจรสุญญากาศแบบนิวแมติก ด้วยการติดตั้งโดยตรงในสายดูดระหว่างเครื่องกำเนิดสุญญากาศและถ้วยดูด ตัวกรองจะป้องกันเศษซากไม่ให้เข้าสู่ส่วนประกอบที่สำคัญ เช่น ปั๊มสุญญากาศ หัวฉีด และวาล์ว การป้องกันนี้ช่วยยืดอายุการใช้งานของชิ้นส่วนสุญญากาศที่จำเป็น

หนึ่งในคุณสมบัติที่โดดเด่นของซีรีส์ ZFC คือความสามารถในการรองรับแรงดันสองประเภท ตัวกรองเดียวสามารถจัดการทั้งแรงดันสุญญากาศที่ต่ำถึง -100 kPa และแรงดันบวกสูงถึง 1.0 MPa ฟังก์ชันคู่ทำให้ตัวกรองเหมาะสำหรับระบบที่รวมการทำงานแบบสุญญากาศและการเป่าลม ทำให้ไม่จำเป็นต้องใช้ชุดกรองแยกต่างหาก นอกจากนี้ ข้อต่อแบบกดครั้งเดียวช่วยให้สามารถเชื่อมต่อหรือถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ในขณะที่องค์ประกอบตัวกรองแบบตลับสามารถเปลี่ยนได้อย่างง่ายดายเพียงแค่เปิดฝาด้วยการกดครั้งเดียว แม้ว่าตัวกรองจะยังคงเชื่อมต่อกับท่ออยู่ก็ตาม

ซีรีส์ ZFC รองรับขนาดพอร์ตที่หลากหลาย ตั้งแต่ ø4 มม. ถึง ø12 มม. ในหน่วยเมตริก และตั้งแต่ ø5/32 นิ้ว ถึง ø3/8 นิ้ว ในหน่วยนิ้ว อัตราการไหลที่แนะนำจะแตกต่างกันไปตั้งแต่ 10 ลิตร/นาที ถึง 100 ลิตร/นาที (ANR) ภายใต้สภาวะสุญญากาศ ตัวเลือกการกรอง ได้แก่ องค์ประกอบ 5 ไมครอน และ 10 ไมครอน โดยรุ่นมาตรฐาน 10 ไมครอน ให้ประสิทธิภาพการกรองประมาณ 95% ตัวเรือนโปร่งใสผลิตจากไนลอนใสพิเศษ โดยมีโพลีคาร์บอเนตเป็นวัสดุมาตรฐานในบางรุ่น การออกแบบนี้ช่วยให้ผู้ใช้สามารถตรวจสอบองค์ประกอบตัวกรองเพื่อหาสิ่งปนเปื้อนได้ นอกจากนี้ รุ่นที่มีส่วนท้าย B มาพร้อมกับขายึดสำหรับการติดตั้งที่ปลอดภัยบนแผงหรือเครื่องจักร

คุณสมบัติ:

ผลิตภัณฑ์นี้ออกแบบมาให้เข้ากันได้กับทั้งแรงดันบวกและแรงดันสุญญากาศ สามารถจัดการระดับสุญญากาศได้ถึง -100 kPa และแรงดันบวกสูงถึง 1.0 MPa ภายในหน่วยเดียว

มาพร้อมกับข้อต่อแบบกดครั้งเดียว ช่วยให้สามารถเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ทำให้กระบวนการติดตั้งและบำรุงรักษาง่ายขึ้น

องค์ประกอบแบบตลับช่วยให้เปลี่ยนได้อย่างรวดเร็วเพียงแค่เปิดฝาด้วยการกดครั้งเดียว กระบวนการนี้ไม่ต้องใช้เครื่องมือและสามารถทำได้แม้ในขณะที่เครื่องยังเชื่อมต่อกับท่อ

กลไกการล็อคในตัวช่วยให้มั่นใจได้ว่าส่วนประกอบจะยังคงแน่นหนาและไม่กระจายหากหลวมระหว่างการทำงานด้วยแรงดันบวก

มีตัวเรือนโปร่งใสที่ทำจากไนลอนใสพิเศษหรือโพลีคาร์บอเนต ผู้ใช้สามารถทำการตรวจสอบด้วยสายตาเพื่อตรวจหาสิ่งปนเปื้อนขององค์ประกอบได้อย่างง่ายดาย

ตัวเลือกการกรอง ได้แก่ องค์ประกอบ 5 ไมครอน หรือ 10 ไมครอน โดยองค์ประกอบ 10 ไมครอนมาตรฐานให้ประสิทธิภาพการกรอง 95%

การออกแบบที่กะทัดรัดและน้ำหนักเบาทำได้ด้วยโครงสร้างเรซินขึ้นรูป โดยรุ่น ZFC100 มีน้ำหนักเพียง 11.5 กรัม

รุ่นที่มีส่วนท้าย B มาพร้อมกับขายึดที่รวมอยู่ด้วย ทำให้มั่นใจได้ถึงการติดตั้งที่ปลอดภัยในสภาพแวดล้อมต่างๆ

ช่วงพอร์ตที่กว้างรองรับขนาดท่อตั้งแต่ ø4 ถึง ø12 มม. สำหรับท่อเมตริก รวมถึง ø5/32 นิ้ว ถึง ø3/8 นิ้ว สำหรับท่อแบบนิ้ว ให้ตัวเลือกการใช้งานที่หลากหลาย

อัตราการไหลอยู่ในช่วง 10 ถึง 100 ลิตร/นาที (ANR) ทำให้ผลิตภัณฑ์นี้เหมาะสำหรับการใช้งานวงจรสุญญากาศขนาดเล็กถึงขนาดกลาง

วัสดุท่อที่เข้ากันได้ ได้แก่ ไนลอน ไนลอนอ่อน โพลียูรีเทน และโพลียูรีเทนอ่อน รองรับความต้องการทางอุตสาหกรรมที่หลากหลาย

ผลิตภัณฑ์ทำงานได้อย่างมีประสิทธิภาพในช่วงอุณหภูมิ 0 ถึง 60°C และออกแบบมาเพื่อหลีกเลี่ยงการแข็งตัวภายใต้สภาวะปกติ

ความต้านทานแรงดันตกคร่อมขององค์ประกอบแตกต่างกันไปตามซีรีส์ โดยอยู่ที่ 0.15 MPa สำหรับซีรีส์ ZFC10 และ ZFC20 และ 0.10 MPa สำหรับซีรีส์ ZFC05

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การป้องกันถ้วยดูดสุญญากาศมีบทบาทสำคัญในการปกป้องระบบสุญญากาศโดยการป้องกันฝุ่นและอนุภาคไม่ให้เข้าสู่วงจรสุญญากาศ การป้องกันนี้ช่วยหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับหัวฉีดหรือปั๊ม ทำให้มั่นใจได้ถึงอายุการใช้งานและประสิทธิภาพของอุปกรณ์

ในระบบหยิบและวาง การกรองเป็นสิ่งจำเป็นบนแขนหุ่นยนต์และสายดูดวัสดุ การกรองนี้ช่วยให้มั่นใจว่าสิ่งปนเปื้อนจะไม่รบกวนความแม่นยำและความน่าเชื่อถือของการทำงานของหุ่นยนต์

การผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ได้รับประโยชน์อย่างมากจากการป้องกันวงจรสุญญากาศ การใช้งาน เช่น การหยิบชิป การจัดการเลนส์ออปติคอล และการประกอบที่แม่นยำ ต้องการสภาพแวดล้อมสุญญากาศที่สะอาดเพื่อรักษามาตรฐานการผลิตคุณภาพสูง

ในการประกอบยานยนต์ สุญญากาศถูกใช้สำหรับการถ่ายโอนและยึดแผงตัวถังและส่วนประกอบต่างๆ การป้องกันสุญญากาศและการกรองที่มีประสิทธิภาพมีความสำคัญอย่างยิ่งต่อการรักษาความราบรื่นของกระบวนการจัดการและการประกอบ

อุตสาหกรรมอาหารและอุปกรณ์ทางการแพทย์อาศัยการกรองสุญญากาศในระหว่างการบรรจุ การแปรรูป และการประกอบอุปกรณ์ทางการแพทย์ การสร้างความมั่นใจว่าวงจรสุญญากาศปราศจากการปนเปื้อนเป็นสิ่งสำคัญเพื่อให้เป็นไปตามข้อกำหนดด้านสุขอนามัยและความปลอดภัย

เครื่องพิมพ์ใช้การยึดด้วยสุญญากาศและการกรองการถ่ายโอนเพื่อรักษาคุณภาพการพิมพ์ที่แม่นยำและสม่ำเสมอ การป้องกันวงจรสุญญากาศที่เหมาะสมช่วยป้องกันความล้มเหลวของระบบและการหยุดทำงาน

อุปกรณ์ถ่ายโอนอัตโนมัติมีการกรองเพื่อป้องกันเครื่องกำเนิดสุญญากาศและวาล์วภายในสายการผลิตอัตโนมัติ การป้องกันนี้เป็นกุญแจสำคัญในการรักษาการทำงานที่ต่อเนื่องและมีประสิทธิภาพ

สุดท้าย วงจรสุญญากาศและเป่าลมแบบผสมใช้ตัวกรองเดียวที่สามารถจัดการทั้งการดูดสุญญากาศและการปล่อยแรงดันบวก การกรองแบบสองฟังก์ชันนี้ช่วยลดความซับซ้อนของการออกแบบระบบในขณะที่ยังคงการป้องกันที่มีประสิทธิภาพ

การสนับสนุนและบริการ:

ขอขอบคุณที่เลือกผลิตภัณฑ์ถ้วยดูดสุญญากาศของเรา เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน โปรดปฏิบัติตามแนวทางด้านล่างสำหรับการสนับสนุนทางเทคนิคและบริการ

การติดตั้ง: ก่อนการติดตั้ง ให้ตรวจสอบถ้วยดูดว่ามีความเสียหายหรือสิ่งสกปรกที่มองเห็นได้หรือไม่ ทำความสะอาดพื้นผิวที่จะติดถ้วยดูดเพื่อให้แน่ใจว่าเรียบ แห้ง และปราศจากฝุ่นหรือจาระบี การติดตั้งที่ถูกต้องมีความสำคัญต่อการดูดที่มีประสิทธิภาพและการยึดที่มั่นคง

การใช้งาน: หลีกเลี่ยงการให้ถ้วยดูดสัมผัสกับอุณหภูมิที่สูงเกินไปหรือสารเคมีที่รุนแรง เนื่องจากอาจทำให้วัสดุเสื่อมสภาพและลดกำลังการดูด ใช้ถ้วยดูดภายในความจุที่กำหนดเพื่อป้องกันความเสียหายหรือความล้มเหลว

การบำรุงรักษา: ทำความสะอาดถ้วยดูดเป็นประจำด้วยสบู่อ่อนๆ และน้ำเพื่อขจัดสิ่งสกปรกและน้ำมันที่อาจส่งผลต่อการดูด ตรวจสอบถ้วยดูดเป็นระยะเพื่อหาสัญญาณการสึกหรอหรือความเสียหาย และเปลี่ยนหากจำเป็นเพื่อรักษาความปลอดภัยและประสิทธิภาพ

การแก้ไขปัญหา: หากถ้วยดูดไม่สามารถยึดได้ ให้ตรวจสอบความสะอาดของพื้นผิว ตรวจสอบให้แน่ใจว่าพื้นผิวไม่พรุนและเรียบ และตรวจสอบว่าถ้วยดูดไม่เสียหายหรือเสียรูป ติดตั้งถ้วยดูดใหม่โดยกดให้แน่นเพื่อไล่อากาศ

การรับประกันและการซ่อมแซม: ถ้วยดูดสุญญากาศของเรามาพร้อมกับการรับประกันแบบจำกัดต่อข้อบกพร่องในการผลิต โปรดดูเงื่อนไขการรับประกันสำหรับข้อมูลโดยละเอียด สำหรับบริการซ่อมแซมหรือเปลี่ยน โปรดตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ได้รับการจัดการตามแนวทางการรับประกัน

สำหรับความช่วยเหลือเพิ่มเติม โปรดปรึกษาคู่มือผู้ใช้หรือเยี่ยมชมเว็บไซต์สนับสนุนของเราสำหรับคำถามที่พบบ่อยและคำแนะนำโดยละเอียด

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์ผลิตภัณฑ์: ถ้วยดูดสุญญากาศแต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังในกล่องป้องกันที่แข็งแรงเพื่อป้องกันความเสียหายระหว่างการขนส่ง บรรจุภัณฑ์ประกอบด้วยฝาครอบพลาสติกใสเพื่อแสดงผลิตภัณฑ์ พร้อมด้วยคู่มือการใช้งานสำหรับการติดตั้งและใช้งานที่ง่ายดาย ส่วนประกอบทั้งหมดได้รับการจัดวางอย่างปลอดภัยเพื่อหลีกเลี่ยงการเคลื่อนไหวและเพื่อให้แน่ใจว่าจะมาถึงในสภาพที่สมบูรณ์

การจัดส่ง: เรามีตัวเลือกการจัดส่งที่เชื่อถือได้พร้อมการติดตามสำหรับทุกคำสั่งซื้อ ถ้วยดูดสุญญากาศจะถูกจัดส่งในกล่องด้านนอกที่ทนทานพร้อมวัสดุรองรับแรงกระแทกที่เพียงพอเพื่อป้องกันการกระแทกและแรงกระแทก คำสั่งซื้อจะได้รับการดำเนินการอย่างรวดเร็วและจัดส่งภายใน 1-2 วันทำการ มีตัวเลือกการจัดส่งแบบเร่งด่วนสำหรับการจัดส่งที่เร่งด่วน
