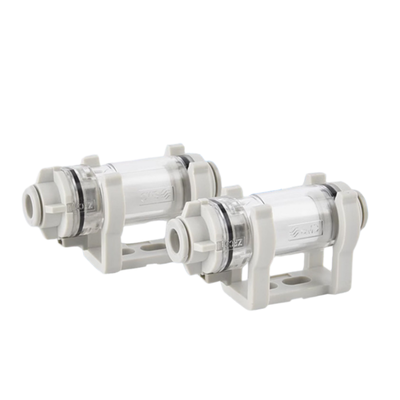

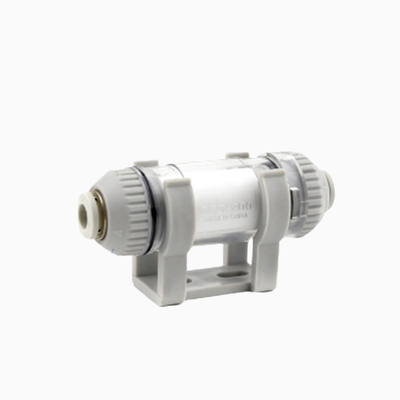

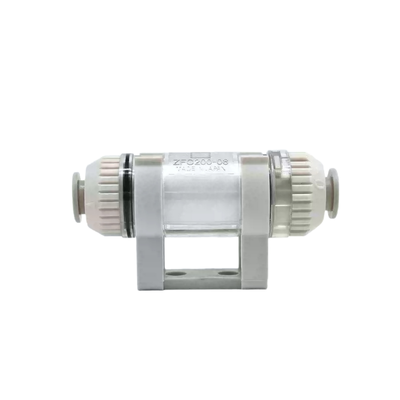

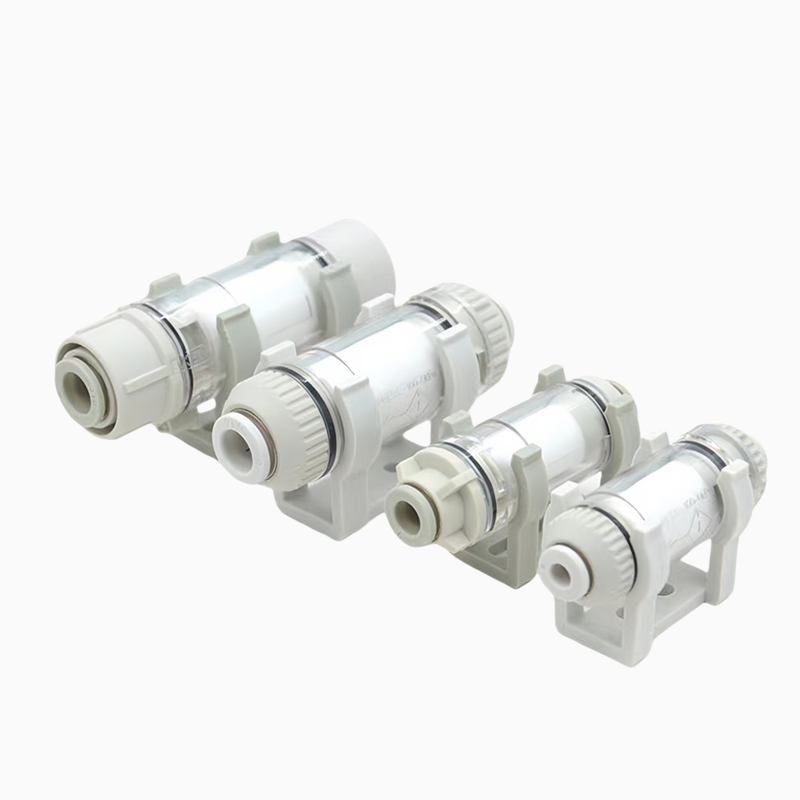

SMC ZFC100‑06B ZFC200‑06B กรองสุญญากาศแรงดันลบแบบกะทัดรัด ข้อต่อแบบกดเข้าครั้งเดียว กลไกตัวล็อคป้องกันการกระจาย เครื่องมือเปลี่ยนไส้กรองแบบไม่ต้องใช้เครื่องมือสำหรับท่อส่งเสริมระบบอัตโนมัติแบบนิวแมติก

คำอธิบายผลิตภัณฑ์:

ซีรีส์ ZFC ประกอบด้วยตัวกรองอากาศแบบอินไลน์ขนาดกะทัดรัดที่ออกแบบมาโดยเฉพาะเพื่อป้องกันอุปกรณ์สุญญากาศจากฝุ่นละออง อนุภาค และสิ่งปนเปื้อนอื่นๆ ที่อาจรบกวนการทำงานของวงจรสุญญากาศแบบนิวแมติก ตัวกรองเหล่านี้ติดตั้งโดยตรงในสายดูด โดยวางอยู่ระหว่างเครื่องกำเนิดสุญญากาศและถ้วยดูด หน้าที่หลักคือป้องกันเศษซากไม่ให้เข้าสู่ปั๊มสุญญากาศ หัวฉีด และวาล์ว ซึ่งจะช่วยยืดอายุการใช้งานและความน่าเชื่อถือของส่วนประกอบสุญญากาศที่จำเป็น

หนึ่งในคุณสมบัติที่โดดเด่นของซีรีส์ ZFC คือฟังก์ชันแรงดันคู่ ตัวกรองเดียวสามารถจัดการแรงดันสุญญากาศได้ต่ำถึง -100 kPa และแรงดันบวกได้ถึง 1.0 MPa ความอเนกประสงค์นี้ทำให้เหมาะสำหรับการใช้งานในวงจรสุญญากาศและเป่าลมแบบผสมผสานโดยไม่จำเป็นต้องใช้ตัวกรองหลายตัว นอกจากนี้ ข้อต่อแบบกดครั้งเดียวช่วยให้สามารถเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ส่วนประกอบแบบตลับสามารถเปลี่ยนได้ง่ายโดยการเปิดฝาด้วยการกดเพียงครั้งเดียว แม้ในขณะที่ตัวกรองยังคงเชื่อมต่อกับระบบท่อ

ซีรีส์ ZFC รองรับขนาดพอร์ตที่หลากหลาย ตั้งแต่ ø4 มม. ถึง ø12 มม. ในหน่วยเมตริก และ ø5/32" ถึง ø3/8" ในหน่วยนิ้ว อัตราการไหลที่แนะนำจะแตกต่างกันไปตั้งแต่ 10 ลิตร/นาที ถึง 100 ลิตร/นาที (ANR) ภายใต้สภาวะสุญญากาศ ตัวเลือกการกรองรวมถึงขนาดอนุภาค 5 ไมครอน หรือ 10 ไมครอน โดยองค์ประกอบมาตรฐาน 10 ไมครอนให้ประสิทธิภาพการกรอง 95% ตัวเรือนโปร่งใสทำจากไนลอนใสพิเศษ โดยบางรุ่นมีตัวเลือกโพลีคาร์บอเนตเป็นมาตรฐาน การออกแบบนี้ช่วยให้สามารถตรวจสอบองค์ประกอบตัวกรองเพื่อหาสิ่งปนเปื้อนได้อย่างง่ายดาย นอกจากนี้ รุ่นที่มีอักษรต่อท้าย B มาพร้อมกับขายึดเพื่อให้แน่ใจว่าติดตั้งได้อย่างปลอดภัยบนแผงหรือเครื่องจักร

คุณสมบัติ:

หน่วยนี้มีความเข้ากันได้สองทางกับทั้งแรงดันบวกและแรงดันสุญญากาศ จัดการระดับสุญญากาศได้ต่ำถึง -100 kPa และแรงดันบวกได้ถึง 1.0 MPa ได้อย่างมีประสิทธิภาพ ความอเนกประสงค์ดังกล่าวทำให้เหมาะสำหรับการใช้งานที่หลากหลาย

อุปกรณ์นี้มาพร้อมกับข้อต่อแบบกดครั้งเดียว ช่วยให้สามารถเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ช่วยลดความซับซ้อนของงานติดตั้งและบำรุงรักษา นอกจากนี้ การออกแบบส่วนประกอบแบบตลับช่วยให้เปลี่ยนได้อย่างรวดเร็วโดยการเปิดฝาด้วยการกดเพียงครั้งเดียว ไม่ต้องใช้เครื่องมือ แม้ในขณะที่หน่วยเชื่อมต่อกับท่อ

กลไกการล็อคถูกรวมไว้เพื่อป้องกันไม่ให้ส่วนประกอบกระจัดกระจายหากคลายออกระหว่างการทำงานด้วยแรงดันบวก เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือ เคสโปร่งใส ทำจากไนลอนใสพิเศษหรือโพลีคาร์บอเนต ช่วยให้ตรวจสอบสิ่งปนเปื้อนของส่วนประกอบได้อย่างง่ายดายโดยไม่ต้องถอดประกอบหน่วย

ตัวเลือกการกรองรวมถึงองค์ประกอบ 5 ไมครอน หรือ 10 ไมครอน โดยองค์ประกอบมาตรฐาน 10 ไมครอนให้ประสิทธิภาพการกรอง 95% โครงสร้างที่กะทัดรัดและน้ำหนักเบาใช้วัสดุเรซินขึ้นรูป และซีรีส์ ZFC100 มีน้ำหนักเพียง 11.5 กรัม ทำให้สะดวกสำหรับการใช้งานในสภาพแวดล้อมต่างๆ

รุ่นที่มีอักษรต่อท้าย B มาพร้อมกับขายึดเพื่อยึดหน่วยให้แน่นระหว่างการติดตั้ง ผลิตภัณฑ์นี้รองรับช่วงพอร์ตที่กว้าง เข้ากันได้กับท่อขนาดเมตริกตั้งแต่ ø4 ถึง ø12 มม. รวมถึงขนาดท่อแบบนิ้วตั้งแต่ ø5/32" ถึง ø3/8"

อัตราการไหลแตกต่างกันไปตั้งแต่ 10 ถึง 100 ลิตร/นาที (ANR) ซึ่งทำให้หน่วยนี้เหมาะสำหรับวงจรสุญญากาศขนาดเล็กถึงขนาดกลาง รองรับวัสดุท่อหลากหลายชนิด รวมถึงไนลอน ไนลอนอ่อน โพลียูรีเทน และโพลียูรีเทนอ่อน เพิ่มความสามารถในการปรับตัว

ช่วงอุณหภูมิการทำงานอยู่ที่ 0 ถึง 60°C ทำให้มั่นใจได้ว่าทำงานได้อย่างถูกต้องโดยไม่มีความเสี่ยงจากการแข็งตัว ความต้านทานแรงดันส่วนต่างขององค์ประกอบอยู่ที่ 0.15 MPa สำหรับซีรีส์ ZFC10 และ ZFC20 และ 0.10 MPa สำหรับซีรีส์ ZFC05

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การป้องกันถ้วยดูดสุญญากาศมีบทบาทสำคัญในการป้องกันฝุ่นและอนุภาคไม่ให้เข้าสู่ระบบสุญญากาศ การป้องกันนี้ช่วยหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับส่วนประกอบที่ละเอียดอ่อน เช่น หัวฉีดและปั๊ม ทำให้มั่นใจได้ถึงอายุการใช้งานและความน่าเชื่อถือของอุปกรณ์

ในระบบหยิบและวาง การกรองเป็นสิ่งจำเป็นบนแขนหุ่นยนต์และสายดูดวัสดุ การกรองนี้ช่วยรักษาความสะอาดและประสิทธิภาพของสายสุญญากาศ ซึ่งมีส่วนช่วยในการทำงานที่แม่นยำและมีประสิทธิภาพในกระบวนการอัตโนมัติ

อุตสาหกรรมการผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ต้องพึ่งพาการป้องกันวงจรสุญญากาศอย่างมาก การกรองสุญญากาศมีความสำคัญในกระบวนการต่างๆ เช่น การหยิบชิป การจัดการเลนส์ออปติคอล และการประกอบที่แม่นยำ ซึ่งแม้แต่สิ่งปนเปื้อนเพียงเล็กน้อยก็อาจส่งผลต่อคุณภาพและประสิทธิภาพของผลิตภัณฑ์

การประกอบยานยนต์ได้รับประโยชน์จากเทคนิคการดูดสุญญากาศสำหรับการขนย้ายและยึดแผงตัวถังและส่วนประกอบ การกรองที่เหมาะสมช่วยให้วงจรสุญญากาศทำงานได้อย่างราบรื่น ลดเวลาหยุดทำงาน และปรับปรุงความแม่นยำในการประกอบ

ในภาคส่วนอุปกรณ์อาหารและการแพทย์ การกรองสุญญากาศถูกนำมาใช้ในระหว่างการบรรจุ การแปรรูป และการประกอบอุปกรณ์ทางการแพทย์ การกรองนี้ช่วยป้องกันวงจรสุญญากาศจากสิ่งปนเปื้อน ซึ่งจะรักษามาตรฐานสุขอนามัยและความสมบูรณ์ของผลิตภัณฑ์

เครื่องพิมพ์ใช้การยึดด้วยสุญญากาศและการกรองการถ่ายโอนเพื่อยึดวัสดุและให้การทำงานที่ราบรื่น การกรองสุญญากาศที่มีประสิทธิภาพช่วยป้องกันการอุดตันและความเสียหาย เพิ่มประสิทธิภาพของเครื่องจักร

อุปกรณ์ถ่ายโอนอัตโนมัติได้รับประโยชน์จากการกรองสุญญากาศโดยการป้องกันเครื่องกำเนิดสุญญากาศและวาล์วที่ใช้ในสายการผลิตอัตโนมัติ การป้องกันนี้ช่วยยืดอายุอุปกรณ์และรักษาการทำงานที่สม่ำเสมอ

สำหรับระบบที่รวมวงจรสุญญากาศและวงจรเป่าลม ตัวกรองเดียวสามารถจัดการทั้งการดูดสุญญากาศและการปล่อยแรงดันบวกได้ การกรองแบบสองฟังก์ชันนี้ช่วยลดความซับซ้อนของการออกแบบระบบ ในขณะที่ยังคงการควบคุมสิ่งปนเปื้อนที่มีประสิทธิภาพ
