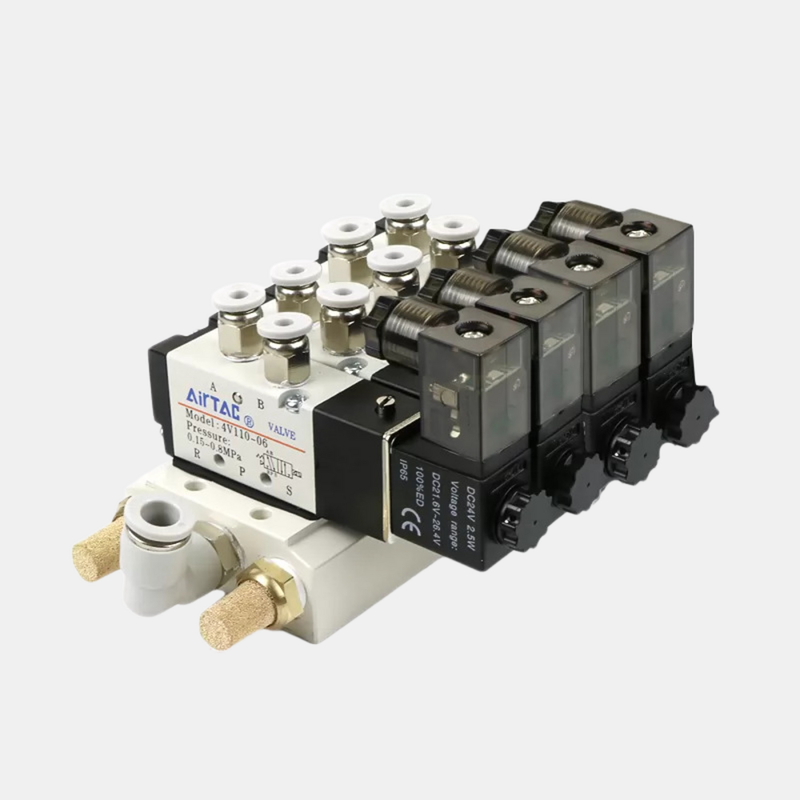

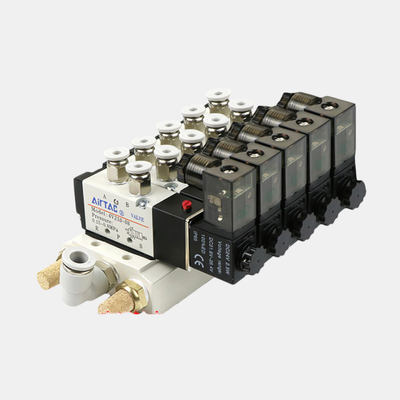

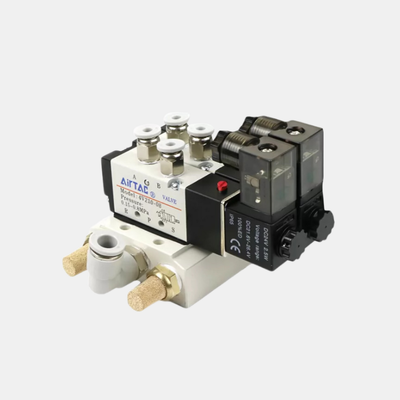

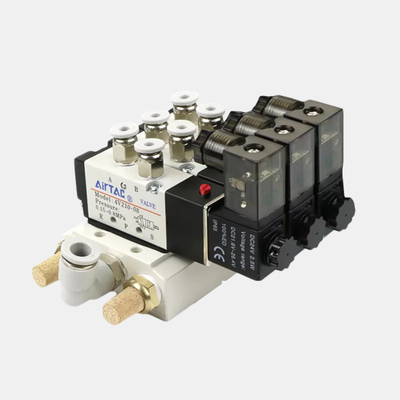

ชุดวาล์วโซลินอยด์ Airtac 4V310-08 แบบหลายสถานี 2 / 3 / 4 / 5 / 6 ตำแหน่ง กลุ่มวาล์วแบบรวมภายในสำหรับวงจรนิวแมติกหลายช่องสัญญาณ

คำอธิบายผลิตภัณฑ์:

ซีรีส์ 4V นำเสนอตัวเลือกวาล์วโซลินอยด์นิวเมติกแบบควบคุมด้วยนำร่อง 5/2 ทางที่หลากหลาย รวมถึงคอยล์สำรองแบบแยกชิ้นและชุดวาล์วแบบหลายสถานีที่ประกอบสำเร็จรูป ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบอย่างพิถีพิถันเพื่อให้แน่ใจว่ามีการควบคุมทิศทางของอากาศอัดที่เชื่อถือได้ภายในระบบอัตโนมัติทางอุตสาหกรรม ซีรีส์นี้รองรับขนาดพอร์ตตั้งแต่ M5 และ 1/8″ ไปจนถึง 1/2″ โดยมีพื้นที่หน้าตัดประสิทธิผลตั้งแต่ 12 มม.² ถึง 50 มม.² นอกจากนี้ ค่าสัมประสิทธิ์การไหล (Cv) ยังมีตั้งแต่ 0.56 ถึง 2.80 ซึ่งรองรับขนาดแอคทูเอเตอร์และความต้องการความเร็วที่แตกต่างกัน

วาล์วในซีรีส์นี้มีให้เลือกเป็นชุดโซลินอยด์เดี่ยวหรือคู่แบบสมบูรณ์ ตัววาล์วสำหรับติดตั้งบนแมนิโฟลด์หรือเปลี่ยนทดแทน และคอยล์สำรองแบบแยกชิ้นที่เข้ากันได้กับแหล่งจ่ายไฟ AC220V หรือ DC24V เหมาะสำหรับการบำรุงรักษา ณ จุดใช้งาน ชุดแมนิโฟลด์แบบหลายสถานีมาพร้อมกับการกำหนดค่าล่วงหน้า 2 ถึง 10 สถานีสำหรับรุ่น 4V210-08 และ 4V110-06 นอกจากนี้ยังมีชุดพิเศษสำหรับซีรีส์ 4V310-08 และ 4V310-10 การออกแบบแมนิโฟลด์แบบรวมนี้ช่วยลดความซับซ้อนของกระบวนการติดตั้งโดยการรวมวาล์วหลายตัวไว้บนฐานที่แข็งแรงเพียงฐานเดียว ช่วยประหยัดพื้นที่อันมีค่าในตู้ควบคุมขนาดกะทัดรัด นอกจากนี้ยังมีพอร์ตจ่ายและระบายอากาศแบบรวมศูนย์ ซึ่งช่วยลดความจำเป็นในการติดตั้งอุปกรณ์ภายนอกและลดการรั่วไหลที่อาจเกิดขึ้นเมื่อเทียบกับการเดินท่อแบบวาล์วแยกกัน ยิ่งไปกว่านั้น การออกแบบการเดินสายแบบแยกสถานียังช่วยให้สามารถรวมแรงดันไฟฟ้า AC และ DC ไว้ในบล็อกแมนิโฟลด์เดียว ให้ความยืดหยุ่นสูงสำหรับระบบที่รวมการควบคุม PLC เข้ากับสถานีความปลอดภัยแบบแมนนวล

ตัววาล์วผลิตจากอะลูมิเนียมอัลลอยด์ที่ทนทาน ใช้โครงสร้างแบบลูกสูบเลื่อนที่ช่วยให้การปิดผนึกแน่นหนาและการทำงานที่ตอบสนองได้ดี ช่องภายในได้รับการกลึงอย่างแม่นยำเพื่อลดระดับแรงเสียดทาน ซึ่งส่งผลให้แรงดันเริ่มต้นต่ำและยืดอายุการใช้งานของวาล์วได้อย่างมาก โปรดทราบว่าวาล์วเหล่านี้ไม่ต้องการการหล่อลื่นด้วยน้ำมัน อย่างไรก็ตาม หากใช้อากาศที่มีการหล่อลื่น จะต้องจ่ายอย่างต่อเนื่อง (แนะนำให้ใช้น้ำมันหล่อลื่น ISO VG32 หรือเทียบเท่า) คุณสมบัติการทำงานด้วยมือเป็นมาตรฐาน ช่วยอำนวยความสะดวกในการติดตั้งและการทดสอบโดยไม่ต้องใช้พลังงานไฟฟ้า คอยล์มีพิกัด IP65 สำหรับการป้องกันและมีการใช้พลังงานประมาณ 3 VA สำหรับรุ่น AC หรือ 3 W สำหรับรุ่น DC ขึ้นอยู่กับรุ่น

ช่วงแรงดันใช้งานมาตรฐานสำหรับวาล์วซีรีส์ 4V อยู่ระหว่าง 0.15 ถึง 0.8 MPa (21 ถึง 114 psi) โดยมีแรงดันทดสอบสูงสุด 1.2 MPa (175 psi) วาล์วเหล่านี้ยังได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิ -20°C ถึง +70°C ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย

คุณสมบัติ:

ตัวเลือกขนาดพอร์ตมีตั้งแต่ M5 และ 1/8″ ไปจนถึง 1/2″ รองรับรุ่นต่างๆ รวมถึงซีรีส์ 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 และ 4V410-15 ช่วงนี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับการใช้งานที่หลากหลาย

ออกแบบมาเป็นวาล์วควบคุมทิศทางแบบ Pilot-operated 5/2 ทาง ให้ความสามารถในการสลับที่เชื่อถือได้ซึ่งปรับแต่งมาสำหรับกระบอกสูบแบบ Double-acting และแอคทูเอเตอร์นิวเมติก ผู้ใช้สามารถเลือกระหว่างการกำหนดค่าโซลินอยด์เดี่ยวและคู่ โดยรุ่นโซลินอยด์คู่มีฟังก์ชันหน่วยความจำเพื่อรักษาตำแหน่ง

สำหรับตัวเลือกการติดตั้งที่ยืดหยุ่นยิ่งขึ้น มีเวอร์ชันเฉพาะตัววาล์วให้เลือก ซึ่งเหมาะสำหรับการติดตั้งบนแมนิโฟลด์หรือสถานการณ์การเปลี่ยนทดแทนที่คอยล์และการเดินสายมีอยู่แล้ว นอกจากนี้ยังมีคอยล์สำรองแบบแยกชิ้นในรุ่น AC220V และ DC24V เพื่อความสะดวกในการให้บริการภาคสนามโดยไม่จำเป็นต้องเปลี่ยนชุดวาล์วทั้งหมด

ชุดแมนิโฟลด์แบบหลายสถานีมาพร้อมกับการประกอบล่วงหน้าในการกำหนดค่าตั้งแต่ 2 ถึง 10 สถานี ออกแบบมาโดยเฉพาะสำหรับรุ่นต่างๆ เช่น 4V210-08 และ 4V110-06 พร้อมชุดเพิ่มเติมที่รองรับรุ่น 4V310-08 และ 4V310-10 ชุดเหล่านี้ช่วยลดพื้นที่ติดตั้งและลดเวลาในการประกอบได้อย่างมาก

ฐานแมนิโฟลด์แบบรวมช่วยลดความซับซ้อนในการตั้งค่าโดยการรวมวาล์วหลายตัวไว้บนฐานที่แข็งแรงเพียงฐานเดียว ซึ่งมีพอร์ตจ่ายและระบายอากาศแบบรวมศูนย์ การเดินสายแบบแยกสถานีช่วยให้สามารถผสมแรงดันไฟฟ้าบนบล็อกแมนิโฟลด์ขนาดกะทัดรัดเพียงอันเดียว ทำให้แรงดันไฟฟ้า AC และ DC สามารถอยู่ร่วมกันได้อย่างมีประสิทธิภาพ

ตัววาล์วผลิตจากอะลูมิเนียมอัลลอยด์ที่ทนทาน มีน้ำหนักเบาแต่แข็งแรง เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการ โครงสร้างแบบลูกสูบเลื่อนช่วยให้การปิดผนึกยอดเยี่ยมและการตอบสนองที่ไวมากด้วยแรงเสียดทานน้อยที่สุด

วาล์วทำงานโดยไม่ต้องหล่อลื่น ช่วยลดความซับซ้อนของขั้นตอนการบำรุงรักษาและป้องกันการปนเปื้อนจากละอองน้ำมัน ซึ่งมีความสำคัญอย่างยิ่งในการแปรรูปอาหารหรือการประกอบอิเล็กทรอนิกส์ มีการทำงานด้วยมือเป็นคุณสมบัติมาตรฐานเพื่อช่วยในการติดตั้ง การแก้ไขข้อบกพร่อง และการปฏิบัติการฉุกเฉิน

คอยล์ได้รับการป้องกันตามมาตรฐาน IP65 ทำให้กันฝุ่นและทนทานต่อน้ำฉีด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาวะที่รุนแรง ช่วงแรงดันใช้งานอยู่ระหว่าง 0.15 ถึง 0.8 MPa เหมาะสำหรับระบบนิวเมติกทางอุตสาหกรรมที่หลากหลาย ในขณะที่พิกัดแรงดันทดสอบ 1.2 MPa ให้ระยะห่างที่ปลอดภัยจากการกระชากของแรงดัน

สุดท้าย วาล์วได้รับการออกแบบมาให้ทำงานได้อย่างมีประสิทธิภาพในช่วงอุณหภูมิที่กว้างตั้งแต่ -20°C ถึง +70°C รองรับความต้องการอุณหภูมิแวดล้อมทางอุตสาหกรรมทั่วไป

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การปรับแต่ง:

AirTac นำเสนอโซลูชันวาล์วโซลินอยด์นิวเมติก G1/4 แบบปรับแต่งเองด้วยหมายเลขรุ่น 4V210-08 ซึ่งออกแบบมาเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย ผลิตในประเทศจีนและได้รับการรับรอง CE วาล์วนิวเมติกนี้รับประกันประสิทธิภาพที่เชื่อถือได้และคุณภาพสูง เรามีปริมาณการสั่งซื้อขั้นต่ำเพียง 1 หน่วย พร้อมราคาที่สามารถต่อรองได้เพื่อให้เหมาะกับความต้องการของโครงการของคุณ

วาล์วนิวเมติกของเรามีประเภทวาล์วควบคุมทิศทางแบบ Pilot-operated 5/2 ทาง ทำจากวัสดุตัววาล์วอะลูมิเนียมอัลลอยด์ที่ทนทาน และติดตั้งวัสดุปิดผนึก NBR มาตรฐาน ได้รับการปรับให้เหมาะสมสำหรับการใช้งานกับอากาศที่กรองถึง 40 μm เพื่อให้มั่นใจถึงการทำงานที่มีประสิทธิภาพและยาวนาน

ลูกค้าสามารถเลือกตัวเลือกแรงดันไฟฟ้าคอยล์ได้หลายแบบ รวมถึง DC24V, AC110V และ AC220V เพื่อให้เหมาะสมกับข้อกำหนดของระบบมากที่สุด บรรจุภัณฑ์ได้รับการจัดการอย่างปลอดภัยในกล่องเพื่อให้แน่ใจว่าการจัดส่งปลอดภัย

ด้วยความสามารถในการจัดหาที่แข็งแกร่ง 5000 ชิ้นต่อเดือน เรารับประกันการจัดส่งที่รวดเร็วภายใน 1-7 วันทำการหลังจากการชำระเงิน เงื่อนไขการชำระเงินมีความยืดหยุ่น โดยรับ T/T, Western Union และ PayPal

ไว้วางใจ AirTac สำหรับความต้องการวาล์วโซลินอยด์นิวเมติก G1/4 ของคุณ โดยผสมผสานคุณภาพ การปรับแต่ง และบริการที่เป็นเลิศเพื่อสนับสนุนการใช้งานวาล์วนิวเมติกของคุณ

การสนับสนุนและบริการ:

ผลิตภัณฑ์วาล์วโซลินอยด์นิวเมติกของเราได้รับการออกแบบมาเพื่อให้ประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพในการใช้งานทางอุตสาหกรรมที่หลากหลาย เพื่อให้มั่นใจถึงการทำงานที่เหมาะสมที่สุด เราให้การสนับสนุนทางเทคนิคและบริการที่ครอบคลุม รวมถึงคำแนะนำในการติดตั้ง ความช่วยเหลือในการแก้ไขปัญหา และคำแนะนำในการบำรุงรักษา

สำหรับการติดตั้ง โปรดดูคู่มือผลิตภัณฑ์เพื่อยืนยันการเชื่อมต่อไฟฟ้าและการติดตั้งนิวเมติกที่ถูกต้อง การติดตั้งที่ถูกต้องมีความสำคัญอย่างยิ่งเพื่อหลีกเลี่ยงปัญหาการทำงานและยืดอายุการใช้งานของวาล์ว

หากคุณพบปัญหาในการใช้งานใดๆ ทีมสนับสนุนทางเทคนิคของเราสามารถช่วยในการวินิจฉัยเพื่อระบุปัญหาต่างๆ เช่น คอยล์ขัดข้อง การรั่วไหลของอากาศ หรือความผิดพลาดทางไฟฟ้า เราแนะนำให้ตรวจสอบและทำความสะอาดเป็นประจำเพื่อป้องกันการปนเปื้อนและให้แน่ใจว่าวาล์วทำงานได้อย่างราบรื่น

เรายังมีบริการซ่อมแซมและอะไหล่ทดแทนเพื่อลดเวลาหยุดทำงานและรักษาประสิทธิภาพของระบบของคุณ ผู้เชี่ยวชาญของเราสามารถให้คำแนะนำในการเลือกวาล์วและการปรับแต่งเพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะ

ด้วยการใช้ประโยชน์จากการสนับสนุนทางเทคนิคและบริการของเรา คุณสามารถเพิ่มประสิทธิภาพและความทนทานของวาล์วโซลินอยด์นิวเมติกของคุณให้สูงสุด เพื่อให้มั่นใจถึงการทำงานที่สม่ำเสมอและเชื่อถือได้ในระบบนิวเมติกของคุณ
