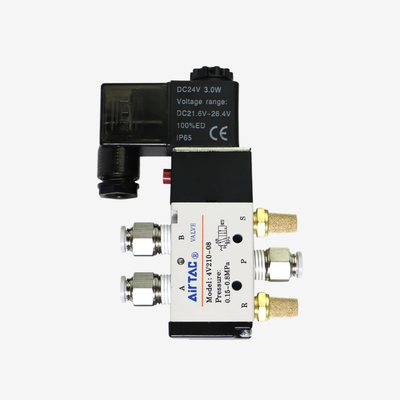

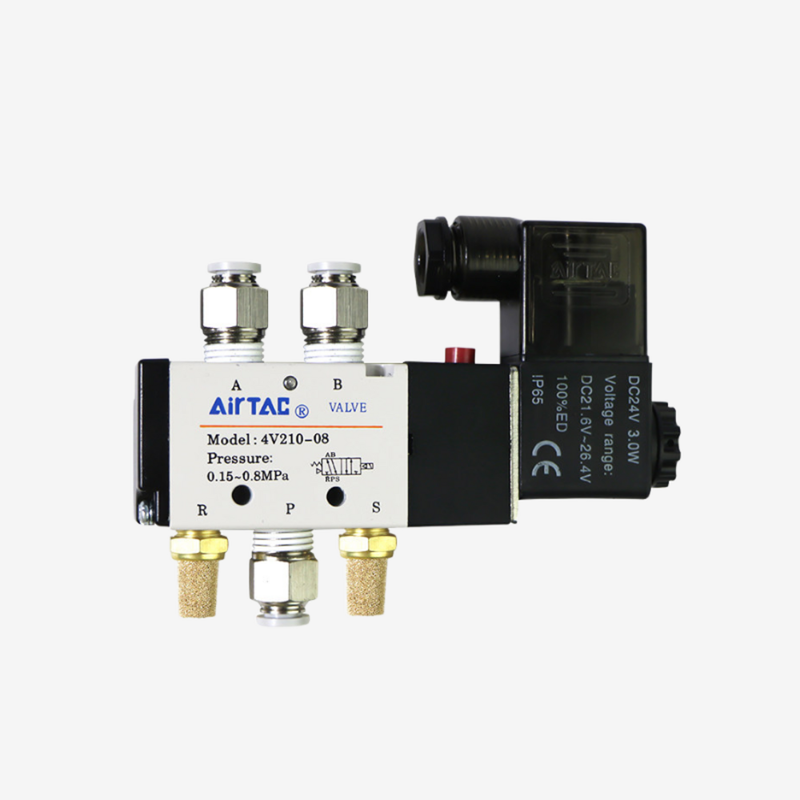

Airtac 4V310-08 วาล์วโซลินอยด์ลมสำหรับอุตสาหกรรม การปิดผนึกที่ดี ความเสถียร แรงดันเริ่มต้นต่ำ เหมาะสำหรับระบบควบคุมนิวแมติกส์สายการผลิตอัตโนมัติ

ซีรีส์ 4V ประกอบด้วยวาล์วโซลินอยด์นิวเมติกแบบควบคุมด้วยนำร่อง 5/2 ทางที่ครอบคลุม ช่วงนี้รวมถึงคอยล์เปลี่ยนอะไหล่แต่ละชิ้นและชุดแผงวาล์วแบบหลายสถานีที่ประกอบไว้ล่วงหน้า ทั้งหมดได้รับการออกแบบมาเพื่อควบคุมทิศทางของอากาศอัดได้อย่างน่าเชื่อถือในการใช้งานระบบอัตโนมัติในอุตสาหกรรม วาล์วมีขนาดพอร์ตตั้งแต่ 1/8″ ถึง 1/2″ โดยมีความสามารถในการไหล (Cv) เพิ่มขึ้นจากประมาณ 0.56 ถึง 2.80 ซึ่งรองรับขนาดแอคทูเอเตอร์และความต้องการความเร็วที่หลากหลาย

ลูกค้าสามารถเลือกหน่วยวาล์วโซลินอยด์เดี่ยวหรือคู่ที่ประกอบเสร็จสมบูรณ์ ตัววาล์วสำหรับรวมเข้ากับแผงวาล์วหรือเพื่อการเปลี่ยน และคอยล์เปลี่ยนอะไหล่แต่ละชิ้นในรุ่น AC220V หรือ DC24V เพื่อการบำรุงรักษาภาคสนามที่สะดวก ชุดแผงวาล์วแบบหลายสถานีมาพร้อมกับการกำหนดค่าล่วงหน้าตั้งแต่ 2 ถึง 10 สถานีสำหรับรุ่น 4V210-08 และ 4V110-06 นอกจากนี้ยังมีชุดพิเศษสำหรับซีรีส์ 4V310-08 และ 4V310-10 ด้วยการรวมพอร์ต P (ทางเข้า) และ R/S (ทางออก) ไว้ในดีไซน์แผงวาล์ว ทำให้ลดข้อต่อภายนอกและจุดรั่วไหลที่อาจเกิดขึ้นได้มากกว่า 70% เมื่อเทียบกับการกำหนดค่าที่มีท่อวาล์วแต่ละชิ้น การเดินสายอิสระสำหรับแต่ละสถานีช่วยให้สามารถรวมแรงดันไฟฟ้า AC และ DC บนบล็อกแผงวาล์วเดียว เพิ่มความยืดหยุ่นสำหรับระบบที่รวมการควบคุม PLC กับสวิตช์นิรภัยแบบแมนนวล

ตัววาล์วทำจากโลหะผสมอลูมิเนียมที่ทนทานและมีโครงสร้างแบบเสาเลื่อนที่รับประกันการตอบสนองที่รวดเร็วและแรงเสียดทานน้อยที่สุดระหว่างการทำงาน วาล์วเหล่านี้ทำงานได้โดยไม่ต้องหล่อลื่นด้วยน้ำมัน อย่างไรก็ตาม หากใช้อากาศที่มีการหล่อลื่น ควรจ่ายอย่างต่อเนื่อง โดยเฉพาะอย่างยิ่งกับน้ำมันหล่อลื่น ISO VG32 หรือเทียบเท่า กลไกการทำงานด้วยมือรวมอยู่เป็นคุณสมบัติมาตรฐาน ช่วยให้สามารถติดตั้งและแก้ไขข้อบกพร่องได้โดยไม่ต้องใช้ไฟฟ้า คอยล์มีการจัดอันดับ IP65 และใช้พลังงานประมาณ 3 VA (AC) หรือ 3 W (DC) ขึ้นอยู่กับรุ่นเฉพาะ

ช่วงแรงดันใช้งานมาตรฐานสำหรับวาล์วเหล่านี้อยู่ที่ 0.15 ถึง 0.8 MPa (21 ถึง 114 psi) โดยมีการทนแรงดันพิสูจน์ระหว่าง 1.2 ถึง 1.5 MPa ขึ้นอยู่กับแหล่งที่มา การออกแบบที่แข็งแกร่งนี้รับประกันประสิทธิภาพและความปลอดภัยที่เชื่อถือได้ในระบบนิวเมติกอุตสาหกรรมที่หลากหลาย

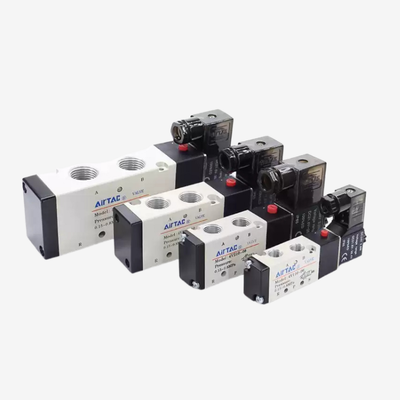

ขนาดพอร์ตมีตั้งแต่ 1/8″ ถึง 1/2″ รองรับรุ่นต่างๆ รวมถึง 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 และ 4V410-15 ช่วงกว้างนี้รับประกันความเข้ากันได้กับแอปพลิเคชันและระบบนิวเมติกหลายประเภท

ด้วยการออกแบบควบคุมทิศทางแบบ Pilot-operated 5/2 ทาง วาล์วเหล่านี้จึงมีการทำงานที่เชื่อถือได้ เหมาะสำหรับกระบอกสูบแบบสองทางและแอคทูเอเตอร์นิวเมติก การกำหนดค่านี้รับประกันการควบคุมที่มีประสิทธิภาพและแม่นยำในวงจรนิวเมติก

มีตัวเลือกแบบโซลินอยด์เดี่ยวหรือคู่ รุ่นโซลินอยด์คู่มีฟังก์ชันหน่วยความจำ ซึ่งจะคงตำแหน่งวาล์วไว้ เพิ่มความเสถียรในการควบคุมและความสม่ำเสมอของการตอบสนองในการทำงาน

สำหรับแอปพลิเคชันที่ต้องการการรวมเข้ากับแผงวาล์วหรือการเปลี่ยนที่คอยล์และการเดินสายได้ถูกตั้งค่าไว้แล้ว มีตัวเลือกเฉพาะตัววาล์วให้เลือก ความยืดหยุ่นนี้ช่วยให้การบำรุงรักษาและการอัปเกรดระบบง่ายขึ้นโดยไม่ต้องเดินสายใหม่หรือเปลี่ยนส่วนประกอบจำนวนมาก

มีคอยล์เปลี่ยนอะไหล่แต่ละชิ้นในรุ่น AC220V และ DC24V รองรับการบริการภาคสนามโดยไม่ต้องเปลี่ยนชุดวาล์วทั้งหมด คุณสมบัตินี้ช่วยลดเวลาหยุดทำงานและต้นทุนการบำรุงรักษาได้อย่างมาก

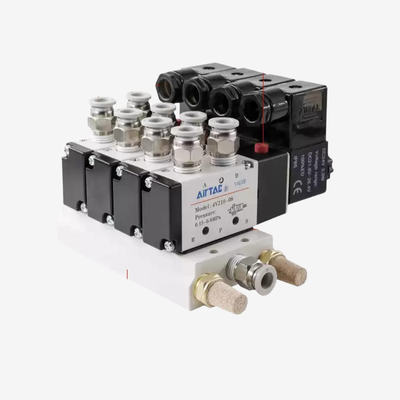

กลุ่มผลิตภัณฑ์ประกอบด้วยชุดแผงวาล์วแบบหลายสถานีที่ประกอบไว้ล่วงหน้าในการกำหนดค่าตั้งแต่ 2 ถึง 10 สถานีสำหรับรุ่นเช่น 4V210-08 และ 4V110-06 นอกจากนี้ยังมีชุดสำหรับ 4V310-08 และ 4V310-10 ซึ่งช่วยลดความต้องการพื้นที่ติดตั้งและลดเวลาในการประกอบ

การจัดการอากาศแบบรวมศูนย์ทำได้ผ่านพอร์ต P และ R/S ขนาดใหญ่ที่รวมเป็นหนึ่งเดียว ซึ่งช่วยลดจำนวนข้อต่อภายนอกและจุดรั่วไหลที่อาจเกิดขึ้นได้มากกว่า 70% การออกแบบนี้ช่วยเพิ่มความน่าเชื่อถือของระบบและทำให้การเชื่อมต่อแบบนิวเมติกง่ายขึ้น

ความสามารถในการผสมแรงดันไฟฟ้าบนแผงวาล์วเดียวทำได้โดยการเดินสายสถานีอิสระ ช่วยให้สามารถใช้แรงดันไฟฟ้า AC และ DC พร้อมกันบนบล็อกวาล์วขนาดกะทัดรัด ทำให้ง่ายต่อการปรับแต่งและขยายระบบควบคุมนิวเมติก

สามารถขยายแบบโมดูลาร์ได้โดยใช้แผ่นปิดที่ปิดสถานีที่ไม่ได้ใช้งาน สิ่งเหล่านี้สามารถอัปเกรดได้ในภายหลังโดยไม่ต้องเดินท่อจ่ายอากาศหลักใหม่ ให้ความยืดหยุ่นที่พร้อมสำหรับอนาคตและการปรับเปลี่ยนระบบที่ง่ายขึ้น

ตัววาล์วทำจากอลูมิเนียมอัลลอยด์ ทำให้เป็นหน่วยที่น้ำหนักเบาแต่ทนทาน เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม การเลือกวัสดุนี้ช่วยสร้างสมดุลระหว่างความแข็งแรงกับความสะดวกในการจัดการและการติดตั้ง

โครงสร้างแบบเสาเลื่อนให้ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยม พร้อมกับการตอบสนองที่ละเอียดอ่อนและแรงเสียดทานต่ำ คุณสมบัติเหล่านี้มีส่วนช่วยในการทำงานที่มีประสิทธิภาพและอายุการใช้งานวาล์วที่ยาวนานขึ้น

การทำงานแบบไม่ต้องใช้น้ำมันหล่อลื่นช่วยขจัดความจำเป็นในการบำรุงรักษาน้ำมันและป้องกันการปนเปื้อนที่เกิดจากละอองน้ำมัน ทำให้วาล์วเหล่านี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ละเอียดอ่อน เช่น การแปรรูปอาหารและการประกอบอิเล็กทรอนิกส์

มีฟังก์ชันการทำงานด้วยมือเป็นคุณสมบัติมาตรฐาน ซึ่งช่วยในการติดตั้ง การแก้ไขปัญหา และการทำงานฉุกเฉิน โดยอนุญาตให้ควบคุมวาล์วด้วยมือได้เมื่อจำเป็น

คอยล์ได้รับการป้องกันตามมาตรฐาน IP65 ทำให้กันฝุ่นและทนทานต่อน้ำแรงดันสูง สิ่งนี้รับประกันประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรงหรือต้องการ

วาล์วทำงานในช่วงแรงดัน 0.15 ถึง 0.8 MPa ทำให้เหมาะสำหรับระบบนิวเมติกอุตสาหกรรมที่หลากหลาย นอกจากนี้ยังให้แรงดันพิสูจน์ระหว่าง 1.2 ถึง 1.5 MPa เพื่อความปลอดภัยที่เพิ่มขึ้นระหว่างแรงดันที่เพิ่มขึ้น
