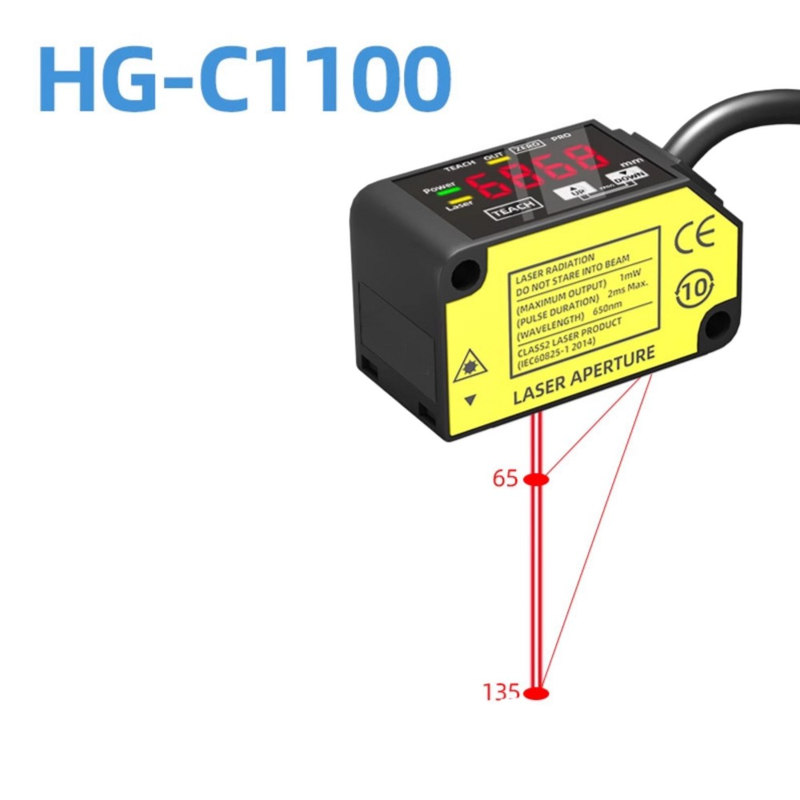

เซ็นเซอร์วัดระยะเลเซอร์ HG-C1100 ระยะห่างศูนย์กลาง 100 มม. ช่วงการวัด ±35 มม. ความสามารถในการทำซ้ำ 70 ไมโครเมตร IP67 12-24V DC เอาต์พุต NPN Pnp สัญญาณอนาล็อก 0-5V 4-20mA

คำอธิบายผลิตภัณฑ์:

ซีรีส์ HG-C ประกอบด้วยเซ็นเซอร์วัดระยะทางเลเซอร์ CMOS ขนาดกะทัดรัดที่ออกแบบมาโดยเฉพาะสำหรับการวัดระยะทางและตำแหน่งที่แม่นยำและเชื่อถือได้ในสภาพแวดล้อมระบบอัตโนมัติในอุตสาหกรรม แต่ละยูนิตมีระบบออปติคัลเลเซอร์ CMOS ในตัวร่วมกับกระจกในตัว ทำให้มีโปรไฟล์ที่เพรียวบางโดยไม่ลดทอนความแม่นยำในการวัดที่คาดหวังจากเซ็นเซอร์วัดระยะทางโดยเฉพาะ

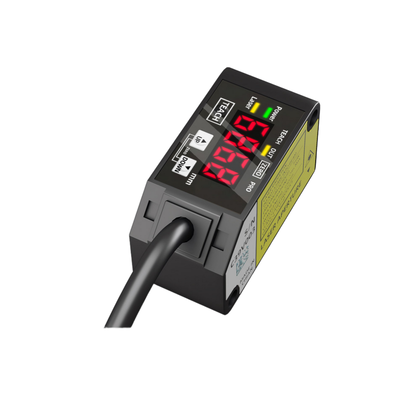

เซ็นเซอร์เหล่านี้มาพร้อมกับจอแสดงผลดิจิทัลแบบ 7 ส่วน แสดงระยะทางที่วัดได้เป็นมิลลิเมตรโดยตรง คุณสมบัตินี้ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบค่าที่อ่านได้และกำหนดค่าการตั้งค่าเกณฑ์ได้ง่าย ณ สถานที่ปฏิบัติงาน โดยไม่จำเป็นต้องใช้อุปกรณ์ตั้งโปรแกรมภายนอก

ซีรีส์นี้มีระยะห่างศูนย์กลางการวัดที่แตกต่างกันห้าระดับ: 30 มม., 50 มม., 100 มม., 200 มม. และ 400 มม. ช่วงการวัดที่สอดคล้องกันครอบคลุมตั้งแต่ ±5 มม. ถึง ±200 มม. โดยมีค่าความสามารถในการทำซ้ำแตกต่างกันระหว่าง 10 ไมโครเมตร ถึง 800 ไมโครเมตร ขึ้นอยู่กับรุ่นเฉพาะ ความแม่นยำเชิงเส้นอยู่ที่ ±0.1% ของสเกลเต็มสำหรับรุ่น 30, 50 และ 100 มม. ในขณะที่รุ่นช่วงขยายให้ความเป็นเชิงเส้นภายใน ±0.2% หรือ ±0.3% ของสเกลเต็ม

สำหรับตัวเลือกเอาต์พุต เซ็นเซอร์ HG-C ให้ทั้งสัญญาณแรงดันไฟฟ้าแบบอะนาล็อก (0–5 V) และสัญญาณกระแสแบบอะนาล็อก (4–20 mA) นอกจากนี้ยังมีเอาต์พุตควบคุมแบบ NPN หรือ PNP แบบ open-collector ซึ่งมีโหมดการทำงานแบบ Light-ON หรือ Dark-ON ที่เลือกได้ เพื่อให้เหมาะกับความต้องการของระบบที่หลากหลาย

ซีรีส์ HG-C ได้รับการออกแบบโดยคำนึงถึงความทนทาน โดยมีโครงสร้างที่กะทัดรัดที่ได้รับการจัดอันดับมาตรฐาน IP67 สามารถทำงานได้ในช่วงอุณหภูมิ -10°C ถึง +45°C อุปกรณ์มีความทนทานต่อการสั่นสะเทือนและแรงกระแทก ใช้แหล่งจ่ายไฟ 12–24 V DC พร้อมการใช้กระแสไฟต่ำ (40 mA หรือน้อยกว่าที่ 24 V DC) นอกจากนี้ ผู้ใช้ยังสามารถเลือกระยะเวลาตอบสนองได้ 1.5 ms, 5 ms หรือ 10 ms

การรับรอง เช่น CE, UKCA, FDA และ UL/c-UL มีให้สำหรับรุ่น HG-C ที่แตกต่างกัน เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานความปลอดภัยและคุณภาพสากล

คุณสมบัติ:

การออกแบบออปติคัลใช้โครงสร้าง CMOS ขนาดกะทัดรัดพร้อมกระจกในตัว ช่วยลดความลึกของเซ็นเซอร์ได้อย่างมีประสิทธิภาพโดยไม่ลดทอนความแม่นยำสูงตามปกติของเซ็นเซอร์วัดระยะทาง

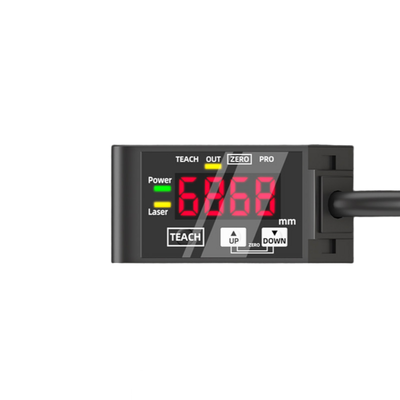

การวัดจะแสดงผลแบบดิจิทัลเป็นมิลลิเมตรผ่านจอแสดงผลแบบ 7 ส่วนที่ชัดเจน คุณสมบัตินี้ช่วยให้สามารถกำหนดค่าเกณฑ์ได้อย่างง่ายดายและการตรวจสอบระยะทางที่วัดได้ ณ สถานที่ปฏิบัติงานทันที

เซ็นเซอร์มีช่วงการวัดหลายช่วง โดยมีระยะห่างศูนย์กลางให้เลือกที่ 30, 50, 100, 200 และ 400 มิลลิเมตร ตัวเลือกเหล่านี้ให้ความยืดหยุ่นสำหรับช่วงการวัดตั้งแต่ ±5 มม. ถึง ±200 มม.

รับประกันความสามารถในการทำซ้ำสูงในทุกรุ่น ตั้งแต่ 10 ไมโครเมตรที่น่าประทับใจใน HG-C1030 ไปจนถึง 800 ไมโครเมตรใน HG-C1400 สำหรับการวัดระยะทางระหว่าง 200 ถึง 400 มิลลิเมตร

มีเอาต์พุตอะนาล็อกคู่ ได้แก่ สัญญาณแรงดันไฟฟ้า 0–5 V และสัญญาณกระแส 4–20 mA ช่วยอำนวยความสะดวกในการรับข้อมูลภายนอก รวมถึงการปรับสเกลที่สะดวก

ผู้ใช้สามารถเลือกระยะเวลาตอบสนองได้จากการตั้งค่าสามแบบ ได้แก่ 1.5 ms, 5 ms หรือ 10 ms ทำให้สามารถปรับสมดุลความเร็วในการวัดกับความเสถียรของสัญญาณได้ตามความต้องการของแอปพลิเคชันเฉพาะ

เอาต์พุตควบคุมรองรับการกำหนดค่า NPN หรือ PNP ผ่านเอาต์พุตทรานซิสเตอร์แบบ open-collector มีโหมด Light-ON/Dark-ON ที่เลือกได้ พร้อมการป้องกันการลัดวงจรในตัวเพื่อเพิ่มความน่าเชื่อถือ

ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน เซ็นเซอร์มีระดับ IP67 ทำให้มั่นใจได้ว่าทั้งป้องกันฝุ่นและทนทานต่อน้ำเข้า

เป็นไปตามมาตรฐานการรับรองที่หลากหลาย รวมถึง CE (EMC/RoHS), UKCA, การปฏิบัติตามข้อกำหนดเลเซอร์ FDA และได้รับการยอมรับจาก UL/c-UL รับประกันการปฏิบัติตามข้อกำหนดและความปลอดภัยในตลาดต่างๆ

แม้จะมีขีดความสามารถขั้นสูง แต่เซ็นเซอร์ก็ยังคงใช้พลังงานต่ำ โดยใช้กระแสไฟ 40 mA หรือน้อยกว่าที่ 24 V DC และสูงสุด 65 mA ที่ 12 V DC ทำให้ประหยัดพลังงานสำหรับการทำงานต่อเนื่อง

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การตรวจจับตำแหน่งและการมีอยู่มีบทบาทสำคัญในระบบอัตโนมัติในอุตสาหกรรม โดยการตรวจสอบให้แน่ใจว่าชิ้นงานถูกส่งและจัดตำแหน่งอย่างแม่นยำบนหุ่นยนต์ถ่ายโอนและสถานีประกอบ การตรวจสอบนี้ช่วยรักษาประสิทธิภาพและความแม่นยำตลอดกระบวนการผลิต

การใช้งานที่สำคัญอีกประการหนึ่งเกี่ยวข้องกับการตรวจสอบความสูงและปริมาณของกองสินค้า โดยการวัดความสูงของวัตถุที่วางซ้อนกันหรือยืนยันจำนวนชั้น ระบบจัดการวัสดุสามารถทำงานได้อย่างน่าเชื่อถือมากขึ้นและหลีกเลี่ยงข้อผิดพลาดที่เกี่ยวข้องกับการนับหรือความสูงที่ไม่ถูกต้อง

การตรวจสอบความหนาและขนาดมีความสำคัญอย่างยิ่งต่อการประกันคุณภาพแบบอินไลน์ กระบวนการนี้เกี่ยวข้องกับการวัดชิ้นส่วน แผ่น และส่วนประกอบต่างๆ ขณะที่ผลิตขึ้น ช่วยให้มั่นใจว่าตรงตามความคลาดเคลื่อนและมาตรฐานที่กำหนดไว้โดยไม่ทำให้สายการผลิตช้าลง

การตรวจสอบการเคลื่อนที่ให้ข้อมูลป้อนกลับแบบเรียลไทม์สำหรับอุปกรณ์ประเภทต่างๆ เช่น แท่นวางตำแหน่ง เครื่องอัด และเครื่องขึ้นรูป การตรวจสอบอย่างต่อเนื่องช่วยให้มั่นใจว่าเครื่องจักรเหล่านี้ทำงานภายในพารามิเตอร์ที่ตั้งใจไว้ ซึ่งจะช่วยปรับปรุงความแม่นยำและลดความเสี่ยงของข้อบกพร่อง

การควบคุมคุณภาพมักจะดำเนินการผ่านการตรวจสอบแบบผ่าน/ไม่ผ่าน ซึ่งใช้ค่าเกณฑ์ที่ได้จากการอ่านระยะทางแบบดิจิทัล วิธีนี้เป็นวิธีที่ตรงไปตรงมาในการตัดสินว่าผลิตภัณฑ์ตรงตามข้อกำหนดด้านคุณภาพหรือไม่ ทำให้การตัดสินใจง่ายขึ้นในสายการผลิต

สุดท้าย การนำทางหุ่นยนต์ได้รับประโยชน์จากข้อมูลป้อนกลับระยะทางแบบอะนาล็อก ซึ่งจำเป็นสำหรับการดำเนินการหยิบและวาง และระบบจัดการอัตโนมัติ โดยการให้ข้อมูลระยะทางที่แม่นยำ หุ่นยนต์สามารถทำงานของตนได้อย่างมีประสิทธิภาพมากขึ้นและมีความน่าเชื่อถือสูงขึ้น
