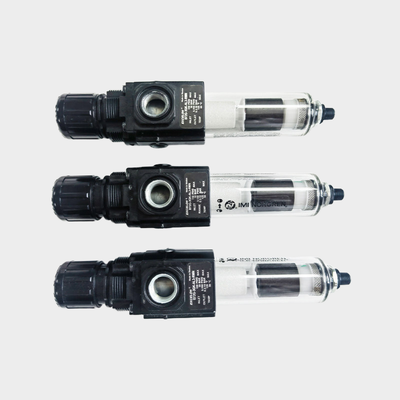

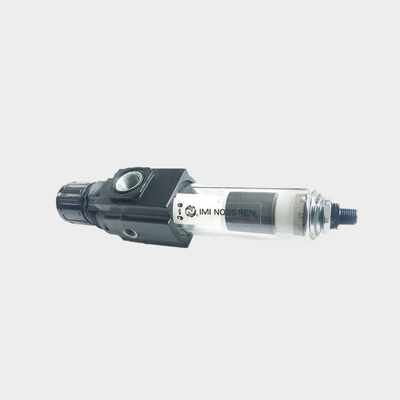

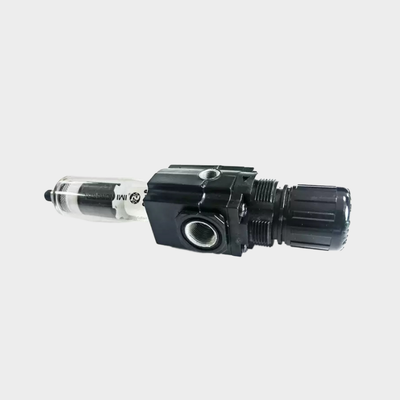

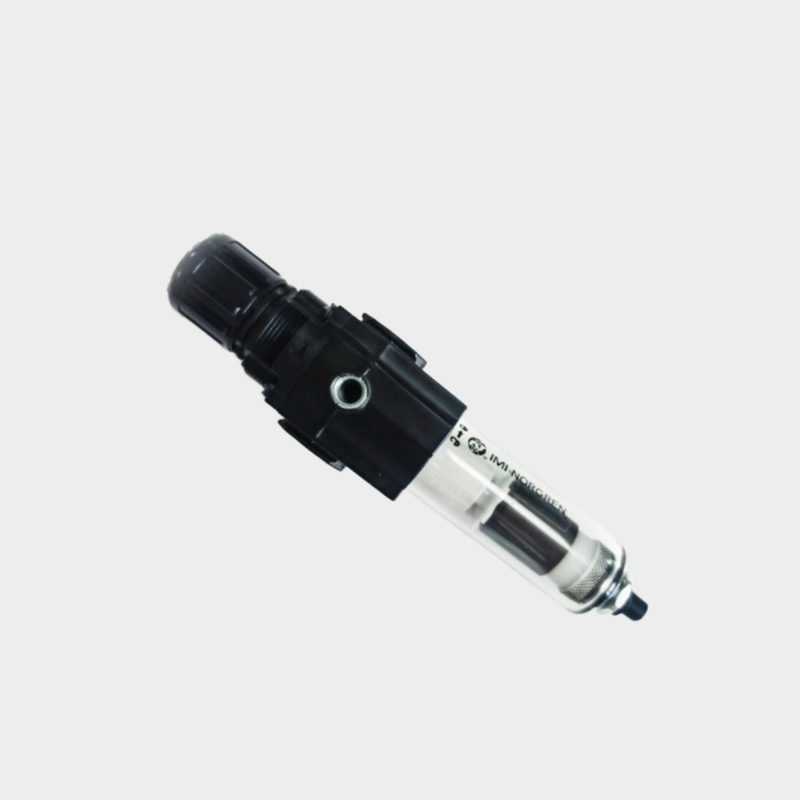

NORGREN B72G‐2AS‐000‐014 B72G‐2AS‐980 การออกแบบ Port Meter ของ Filter-Regulator Pneumatic In-Line ป้องกันเครื่องมือปนูเมติกด้านล่างในอุณหภูมิภายนอกที่รุนแรง

คำอธิบายผลิตภัณฑ์:

Norgren B72G และ B73G ซีรีส์เป็นตัวกรอง-เรกูเลเตอร์ประสิทธิภาพสูงในระบบเตรียมอากาศแบบโมดูลาร์ Excelon หน่วยรวมเหล่านี้รวมการกรองและการควบคุมแรงดันเข้าไว้ในโครงสร้างเดียวที่กะทัดรัด พวกมันสามารถกำจัดน้ำและอนุภาคของแข็งออกจากสายลมอัดได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็รับประกันการควบคุมแรงดันดาวน์สตรีมที่แม่นยำ

ออกแบบมาเพื่อความหลากหลาย ระบบ Excelon ช่วยให้สามารถติดตั้งหน่วยเหล่านี้ได้ทั้งแบบอินไลน์หรือแบบโมดูลาร์ร่วมกับผลิตภัณฑ์ Excelon อื่นๆ การใช้การเชื่อมต่อ Quickclamp การออกแบบนี้ช่วยให้ขยายและบำรุงรักษาระบบเตรียมอากาศได้ง่ายและตรงไปตรงมา

ซีรีส์ B72G มาพร้อมกับตัวเลือกพอร์ต G1/4 และ G3/8 ให้ปริมาณการไหล 38 dm³/s (80 SCFM) ในทางกลับกัน ซีรีส์ B73G มีขนาดพอร์ต G1/4, G3/8 และ G1/2 และรองรับปริมาณการไหลที่สูงขึ้น 50 dm³/s (106 SCFM) ทั้งสองรุ่นมีการออกแบบวาล์วแบบสมดุลเพื่อลดผลกระทบจากการเปลี่ยนแปลงแรงดันขาเข้าต่อแรงดันขาออก เพื่อให้มั่นใจถึงการควบคุมที่สม่ำเสมอ

ตัวกรอง-เรกูเลเตอร์เหล่านี้ให้ความยืดหยุ่นผ่านตัวเลือกองค์ประกอบตัวกรองโพลีโพรพิลีนแบบซินเทอร์ขนาด 5 µm หรือ 40 µm พร้อมกับการกำหนดค่าการระบายน้ำแบบแมนนวลหรืออัตโนมัติ คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย

คุณสมบัติการออกแบบเพิ่มเติม ได้แก่ ปุ่มปรับแบบกดล็อคที่ปิดด้วยฝาครอบป้องกันการงัดแงะ โถแบบสแน็ปอินแบบปลดเร็วเพื่อการบำรุงรักษาที่ง่าย และพอร์ตเกจแบบฟูลโฟลว์ที่ช่วยให้ตรวจสอบแรงดันได้โดยไม่จำกัดการไหลของอากาศ โถโพลีคาร์บอเนตใสให้การมองเห็นระดับคอนเดนเสทได้ 360 องศา นอกจากนี้ ตัวเลือกตัวเครื่องสังกะสีหรืออะลูมิเนียมยังช่วยเพิ่มความทนทาน ทำให้หน่วยเหล่านี้เชื่อถือได้ในสภาพแวดล้อมที่ต้องการ

คุณสมบัติ:

อุปกรณ์นี้รวมการกรองอนุภาคและการควบคุมแรงดันเข้าไว้ในหน่วยเดียวที่กะทัดรัด ซึ่งช่วยประหยัดพื้นที่ติดตั้งอันมีค่า ด้วยการรวมฟังก์ชันเหล่านี้เข้าด้วยกัน จึงช่วยปรับปรุงกระบวนการเตรียมอากาศให้คล่องตัวขึ้น

ระบบรองรับทั้งการติดตั้งแบบอินไลน์และแบบโมดูลาร์ร่วมกับผลิตภัณฑ์เตรียมอากาศ Excelon อื่นๆ การเชื่อมต่อ Quickclamp ช่วยให้ประกอบได้ง่ายและยืดหยุ่น เพิ่มความหลากหลายในการตั้งค่าต่างๆ

มีเกรดการกรองสองระดับ โดยมีองค์ประกอบตัวกรองโพลีโพรพิลีนแบบซินเทอร์ขนาด 5 µm หรือ 40 µm ตัวเลือกเหล่านี้ให้การกำจัดสิ่งปนเปื้อนได้อย่างมีประสิทธิภาพเพื่อให้แน่ใจว่ามีแหล่งจ่ายอากาศที่สะอาด

ผู้ใช้สามารถเลือกระหว่างการกำหนดค่าการระบายน้ำแบบแมนนวลและอัตโนมัติ รุ่นแมนนวลมีตัวระบายน้ำแบบหมุน 1/4 รอบ ในขณะที่ตัวเลือกอัตโนมัติให้การกำจัดคอนเดนเสทแบบแฮนด์ฟรี

โถโพลีคาร์บอเนตใสให้การมองเห็นระดับคอนเดนเสทได้ 360 องศา ทำให้ง่ายต่อการตรวจสอบสถานะของระบบโดยไม่จำเป็นต้องถอดชิ้นส่วน

ปุ่มปรับแบบกดล็อคป้องกันการเปลี่ยนแปลงการตั้งค่าแรงดันโดยไม่ตั้งใจ เพื่อให้มั่นใจถึงการทำงานที่สม่ำเสมอ นอกจากนี้ยังมีฝาครอบป้องกันการงัดแงะเพื่อความปลอดภัยเพิ่มเติม

การออกแบบแบบระบายช่วยลดแรงดันดาวน์สตรีมเมื่อระบบถูกปิด การออกแบบวาล์วแบบสมดุลช่วยลดผลกระทบจากการเปลี่ยนแปลงแรงดันขาเข้าต่อแรงดันขาออก ส่งผลให้การควบคุมมีความเสถียร

พอร์ตเกจ 1/8" แบบฟูลโฟลว์ช่วยให้ตรวจสอบแรงดันได้โดยไม่จำกัดการไหลของอากาศ กลไกโถแบบสแน็ปอินแบบปลดเร็วช่วยให้ถอดออกได้อย่างรวดเร็วสำหรับการเปลี่ยนไส้กรองและการบำรุงรักษาโดยไม่ต้องใช้เครื่องมือ

รุ่น B72G ให้ความสามารถในการไหลสูง 38 dm³/s (80 SCFM) ในขณะที่รุ่น B73G ให้ 50 dm³/s (106 SCFM) สามารถปรับแรงดันขาออกได้ในช่วงกว้างตั้งแต่ 0.3 ถึง 10 บาร์ พิกัดแรงดันขาเข้าสูงสุดรวมถึง 10 บาร์สำหรับโถใสและ 17 บาร์สำหรับโถโลหะ

ช่วงอุณหภูมิสำหรับการทำงานคือ -34°C ถึง +50°C พร้อมโถโพลีคาร์บอเนต และ -20°C ถึง +65°C เมื่อใช้โถโลหะ

พารามิเตอร์ทางเทคนิค:

ตัวกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติกนี้รวมประสิทธิภาพของตัวกรองละอองน้ำมัน FESTO เข้ากับความน่าเชื่อถือของตัวลดแรงดัน เพื่อให้มั่นใจในการบำบัดอากาศที่เหมาะสม ตัวกรองละอองน้ำมัน FESTO กรองและหล่อลื่นลมอัดได้อย่างมีประสิทธิภาพ ช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของระบบนิวแมติก

การใช้งาน:

9

การสนับสนุนและบริการ:

หน่วยตัวกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติก (FRL) ของเราได้รับการออกแบบมาเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของระบบนิวแมติกของคุณ โดยการจ่ายอากาศที่สะอาด ควบคุมได้ และหล่อลื่น สำหรับการสนับสนุนทางเทคนิค โปรดดูคู่มือผลิตภัณฑ์ที่มาพร้อมกับหน่วย FRL ของคุณ ซึ่งมีคำแนะนำโดยละเอียดเกี่ยวกับการติดตั้ง การใช้งาน และการบำรุงรักษา

เพื่อรักษาประสิทธิภาพของ FRL ของคุณ ให้ตรวจสอบและเปลี่ยนไส้กรองเป็นประจำ ตรวจสอบและปรับการตั้งค่าแรงดันของตัวควบคุมตามความจำเป็น และเติมน้ำมันหล่อลื่นด้วยน้ำมันนิวแมติกที่เหมาะสม นอกจากนี้ยังแนะนำให้ตรวจสอบการรั่วไหลและการสึกหรอเป็นระยะๆ เพื่อหลีกเลี่ยงการหยุดทำงานของระบบ

หากคุณพบปัญหาใดๆ กับตัวกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติกของคุณ แนวทางการแก้ไขปัญหามีอยู่ในคู่มือเพื่อช่วยระบุและแก้ไขปัญหาทั่วไป เช่น ความผันผวนของแรงดัน การหล่อลื่นไม่เพียงพอ หรือการปนเปื้อนของอากาศ

สำหรับความช่วยเหลือทางเทคนิคเพิ่มเติม เอกสารผลิตภัณฑ์ หรือสอบถามเกี่ยวกับชิ้นส่วนอะไหล่และอุปกรณ์เสริม โปรดเยี่ยมชมเว็บไซต์อย่างเป็นทางการของเรา หรือปรึกษาตัวแทนจำหน่ายที่ได้รับอนุญาตของคุณ

เรามุ่งมั่นที่จะให้บริการสนับสนุนที่ครอบคลุมเพื่อให้แน่ใจว่าระบบนิวแมติกของคุณทำงานได้อย่างราบรื่นและมีประสิทธิภาพด้วยผลิตภัณฑ์ FRL ของเรา

การบรรจุและการจัดส่ง:

การบรรจุผลิตภัณฑ์: ตัวกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติกได้รับการบรรจุอย่างระมัดระวังเพื่อให้ได้รับการปกป้องสูงสุดระหว่างการขนส่ง บรรจุอย่างแน่นหนาในกล่องกระดาษแข็งที่แข็งแรงพร้อมโฟมรองแบบกำหนดเองเพื่อป้องกันการเคลื่อนไหวหรือความเสียหายใดๆ แต่ละหน่วยจะห่อด้วยแผ่นกันกระแทกป้องกันไฟฟ้าสถิตและปิดผนึกด้วยเทปกาวป้องกันการงัดแงะ บรรจุภัณฑ์ยังรวมถึงคู่มือผู้ใช้ คู่มือการติดตั้ง และบัตรรับประกัน ซึ่งจัดระเบียบอย่างเรียบร้อยเพื่อให้เข้าถึงได้ง่าย

การจัดส่ง: เรามีตัวเลือกการจัดส่งที่เชื่อถือได้เพื่อส่งมอบตัวกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติกของคุณอย่างปลอดภัยและรวดเร็ว สินค้าจะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้พร้อมการติดตามสำหรับทุกคำสั่งซื้อ ขึ้นอยู่กับปลายทาง ตัวเลือกการจัดส่งรวมถึงการจัดส่งแบบมาตรฐาน การจัดส่งแบบเร่งด่วน และการจัดส่งแบบด่วน การจัดส่งทั้งหมดจะติดป้ายกำกับอย่างระมัดระวังพร้อมคำแนะนำในการจัดการเพื่อให้แน่ใจว่าผลิตภัณฑ์จะมาถึงในสภาพที่สมบูรณ์ นอกจากนี้ยังมีการจัดส่งระหว่างประเทศพร้อมเอกสารศุลกากรที่เหมาะสม
