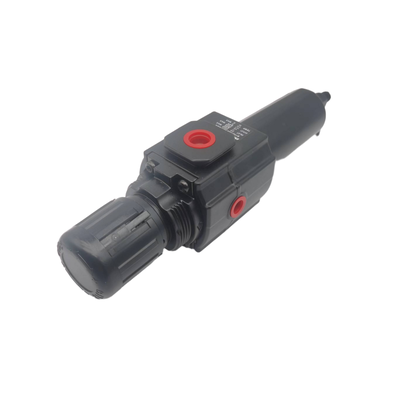

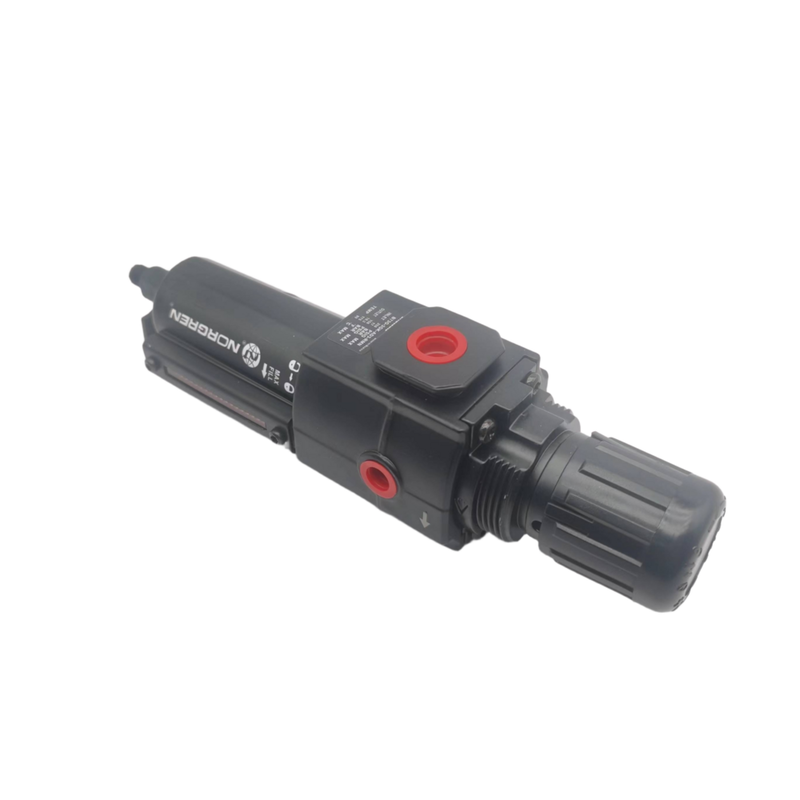

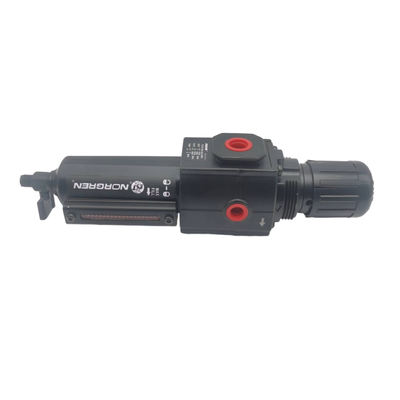

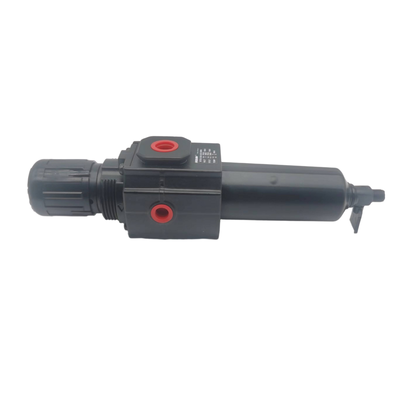

NORGREN B73G‑2GK‑QD1‑RMG B73G‑2AK‑QD1‑RMN เครื่องกรองลมและเรกูเลเตอร์แบบรวมประสิทธิภาพสูง การแยกน้ำมันและน้ำ พอร์ตวัดอัตราการไหลเต็มที่ เหมาะสำหรับเครื่องจักรสิ่งทอและวงจรควบคุมการทดสอบลม

คำอธิบายผลิตภัณฑ์:

Norgren B72G และ B73G ซีรีส์เป็นตัวกรอง-เรกูเลเตอร์ประสิทธิภาพสูงภายในระบบเตรียมอากาศแบบโมดูลาร์ Excelon อุปกรณ์แบบบูรณาการเหล่านี้รวมฟังก์ชันการกรองและการควบคุมแรงดันไว้ในตัวเรือนเดียวที่กะทัดรัด พวกมันสามารถกำจัดน้ำและสิ่งปนเปื้อนที่เป็นของแข็งออกจากสายลมอัดได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็รับประกันการควบคุมแรงดันดาวน์สตรีมที่แม่นยำ

ออกแบบมาเพื่อความยืดหยุ่น ระบบ Excelon ช่วยให้สามารถติดตั้งยูนิตเหล่านี้ได้ทั้งแบบอินไลน์หรือเป็นส่วนหนึ่งของการตั้งค่าแบบโมดูลาร์ร่วมกับส่วนประกอบ Excelon อื่นๆ การใช้การเชื่อมต่อ Quickclamp ซีรีส์นี้รองรับการขยายระบบที่ง่ายดายและทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้น เพิ่มประสิทธิภาพโดยรวมของระบบ

ซีรีส์ B72G มีให้เลือกในขนาดพอร์ต G1/4 และ G3/8 ให้ปริมาณการไหล 38 dm³/s (80 SCFM) ในทางตรงกันข้าม ซีรีส์ B73G มีตัวเลือกพอร์ตที่หลากหลายกว่า ได้แก่ G1/4, G3/8 และ G1/2 และรองรับปริมาณการไหลที่สูงขึ้น 50 dm³/s (106 SCFM) ทั้งสองรุ่นมีดีไซน์วาล์วแบบสมดุล ซึ่งช่วยลดอิทธิพลของความผันผวนของแรงดันขาเข้าต่อแรงดันขาออก ทำให้มั่นใจได้ถึงการควบคุมที่เสถียรและเชื่อถือได้

ตัวกรอง-เรกูเลเตอร์เหล่านี้มาพร้อมกับไส้กรองโพลีโพรพิลีนแบบซินเทอร์ที่มีเรตติ้ง 5 µm หรือ 40 µm และมีตัวเลือกการระบายน้ำทั้งแบบแมนนวลและอัตโนมัติ ความอเนกประสงค์ดังกล่าวทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลายซึ่งต้องการการเตรียมอากาศที่แม่นยำและการกำจัดสิ่งปนเปื้อน

คุณสมบัติเพิ่มเติม ได้แก่ ปุ่มปรับแบบกดล็อคที่ได้รับการปกป้องด้วยฝาครอบป้องกันการงัดแงะ และโถแบบปลดเร็วแบบเสียบที่ช่วยให้การบำรุงรักษาง่ายขึ้น พอร์ตเกจแบบฟูลโฟลว์ช่วยให้สามารถตรวจสอบแรงดันได้โดยไม่ส่งผลกระทบต่อการไหลของอากาศ ในขณะที่โถโพลีคาร์บอเนตแบบใสให้การมองเห็นระดับคอนเดนเสทแบบ 360 องศา ยูนิตเหล่านี้สร้างขึ้นด้วยตัวเรือนสังกะสีและอะลูมิเนียมที่ทนทาน ทำให้เหมาะสำหรับสภาพแวดล้อมการทำงานที่ต้องการ

คุณสมบัติ:

ตัวกรองและตัวควบคุมแบบบูรณาการรวมการกรองอนุภาคเข้ากับการควบคุมแรงดันภายในยูนิตเดียวที่กะทัดรัด การออกแบบนี้ช่วยประหยัดพื้นที่ติดตั้งอันมีค่า ในขณะเดียวกันก็รับประกันการเตรียมอากาศที่มีประสิทธิภาพ

ผลิตภัณฑ์นี้มีระบบโมดูลาร์ Excelon รองรับทั้งการติดตั้งแบบอินไลน์และแบบโมดูลาร์ เชื่อมต่อกับส่วนประกอบเตรียมอากาศ Excelon อื่นๆ ได้อย่างราบรื่นโดยใช้การเชื่อมต่อ Quickclamp ที่สะดวก

มีเกรดการกรองสองระดับเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย ผู้ใช้สามารถเลือกระหว่างไส้กรองโพลีโพรพิลีนแบบซินเทอร์ 5 µm หรือ 40 µm เพื่อการกำจัดสิ่งปนเปื้อนอย่างมีประสิทธิภาพ

การออกแบบมีความยืดหยุ่นผ่านตัวเลือกการระบายน้ำแบบแมนนวลและอัตโนมัติ เลือกระหว่างการระบายน้ำแบบแมนนวล 1/4 รอบ หรือการตั้งค่าการระบายน้ำอัตโนมัติตามความต้องการในการบำรุงรักษา

โถโพลีคาร์บอเนตแบบใสให้การมองเห็นระดับคอนเดนเสทแบบ 360° ทำให้ง่ายต่อการตรวจสอบ ปุ่มปรับแบบกดล็อคป้องกันการเปลี่ยนแปลงแรงดันโดยไม่ตั้งใจ และสามารถเสริมด้วยฝาครอบป้องกันการงัดแงะเพื่อความปลอดภัยที่เพิ่มขึ้น

การออกแบบแบบระบายช่วยให้ลดแรงดันดาวน์สตรีมเมื่อระบบถูกปิดตาย นอกจากนี้ การออกแบบวาล์วแบบสมดุลยังช่วยลดอิทธิพลของความผันผวนของแรงดันขาเข้าต่อแรงดันขาออก ทำให้มั่นใจได้ถึงการควบคุมที่เสถียร

พอร์ตเกจ 1/8" แบบฟูลโฟลว์ช่วยให้สามารถตรวจสอบแรงดันได้โดยไม่จำกัดการไหลของอากาศ โถแบบเสียบปลดเร็วช่วยให้ถอดออกได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือสำหรับการเปลี่ยนไส้กรองและการบำรุงรักษา

• ความจุการไหลสูง: B72G ให้ 38 dm³/s (80 SCFM); B73G ให้ 50 dm³/s (106 SCFM).
• ช่วงแรงดัน: แรงดันขาออกปรับได้ตั้งแต่ 0.3 ถึง 10 บาร์.
• แรงดันขาเข้าสูงสุด: 10 บาร์สำหรับโถใส; 17 บาร์สำหรับโถโลหะ.
• อุณหภูมิการทำงาน: -34°C ถึง +50°C สำหรับโถโพลีคาร์บอเนต; -20°C ถึง +65°C สำหรับโถโลหะ.

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การสนับสนุนและบริการ:

หน่วยกรอง-เรกูเลเตอร์-หล่อลื่นแบบนิวแมติกส์ (FRL) ของเราได้รับการออกแบบมาเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของระบบนิวแมติกส์ของคุณ โดยการจัดหาแหล่งจ่ายอากาศที่สะอาด ควบคุมได้ และหล่อลื่น สำหรับการสนับสนุนทางเทคนิค โปรดตรวจสอบให้แน่ใจว่าคุณมีหมายเลขรุ่นและข้อมูลจำเพาะของหน่วย FRL ของคุณพร้อมเมื่อขอความช่วยเหลือ

การติดตั้ง: การติดตั้งที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการทำงานที่มีประสิทธิภาพของหน่วย FRL ของคุณ ตรวจสอบให้แน่ใจว่าได้ติดตั้งยูนิตในทิศทางที่ถูกต้องตามทิศทางการไหลที่ระบุบนอุปกรณ์ ใช้ข้อต่อที่เหมาะสมและหลีกเลี่ยงการขันแน่นเกินไปเพื่อป้องกันความเสียหาย

การบำรุงรักษา: การบำรุงรักษาชิ้นส่วนตัวกรอง ตัวควบคุม และตัวหล่อลื่นอย่างสม่ำเสมอเป็นสิ่งจำเป็นเพื่อรักษาประสิทธิภาพของระบบ เปลี่ยนไส้กรองเป็นระยะเพื่อหลีกเลี่ยงการอุดตัน ตรวจสอบและปรับการตั้งค่าแรงดันของตัวควบคุมตามความจำเป็น และเติมน้ำมันหล่อลื่นด้วยน้ำมันหล่อลื่นที่แนะนำเพื่อให้แน่ใจว่าอุปกรณ์ดาวน์สตรีมได้รับการหล่อลื่นอย่างเหมาะสม

การแก้ไขปัญหา: ปัญหาทั่วไป เช่น แรงดันตก การรั่วไหลของอากาศ หรือการหล่อลื่นไม่เพียงพอ มักสามารถแก้ไขได้โดยการตรวจสอบการอุดตัน การรั่วไหล หรือระดับน้ำมันหล่อลื่นต่ำ ตรวจสอบว่าการเชื่อมต่อทั้งหมดแน่นหนา และยูนิตปราศจากสิ่งสกปรกและเศษผง

ความปลอดภัย: ควรถอดแรงดันออกจากระบบเสมอก่อนทำการบำรุงรักษาหรือปรับแต่งใดๆ กับหน่วย FRL ใช้เครื่องมือป้องกันส่วนบุคคลตามความจำเป็นเพื่อป้องกันการบาดเจ็บ

สำหรับเอกสารทางเทคนิคโดยละเอียด อะไหล่ และคู่มือบริการ โปรดดูเอกสารผลิตภัณฑ์ที่มาพร้อมกับหน่วย FRL ของคุณ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของเรา
