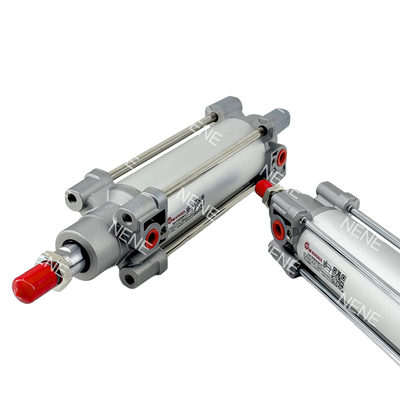

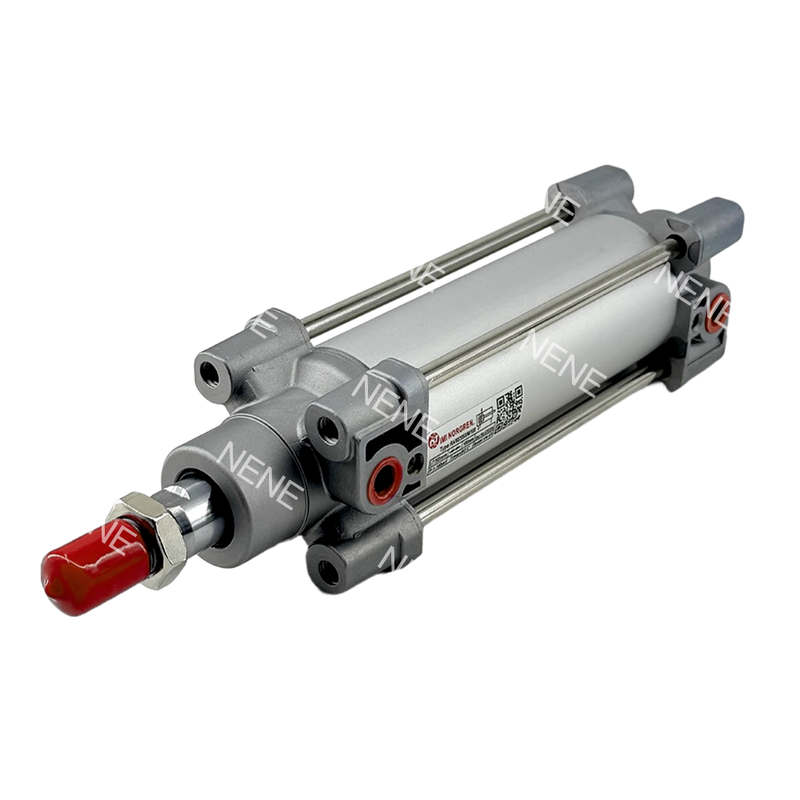

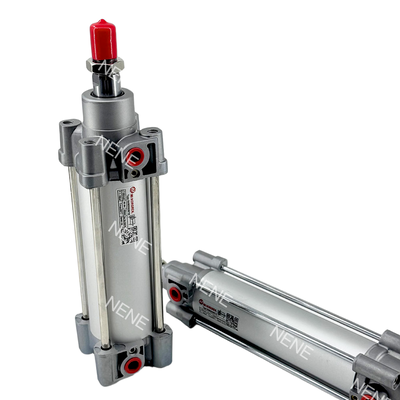

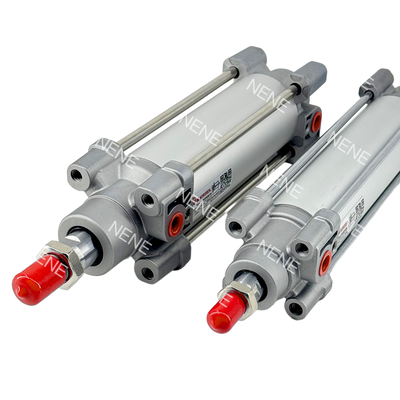

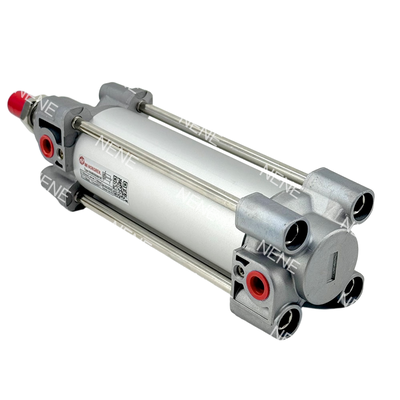

RA/802100/M/25 ไซลินเดอร์ปนิวเมติกสั้น IMI Norgren ขอบ 100 มม G1/2 กับ ACS สําหรับการจับแม่นยํา

รายละเอียดสินค้า:

ซีรีส์ RA/802100/M เป็นกระบอกนิวแมติกสองทางประสิทธิภาพสูงที่ออกแบบตามมาตรฐาน ISO 15552 กระบอกสูบนี้เป็นส่วนหนึ่งของคอลเลกชัน ISOLine™ อันทรงเกียรติ โดยมีเส้นผ่านศูนย์กลางรูเจาะ 100 มม. และมีจำหน่ายในช่วงระยะชักที่หลากหลาย ตั้งแต่ 25 มม. ถึง 1000 มม. ได้รับการออกแบบมาเพื่อให้การเคลื่อนที่เชิงเส้นที่เชื่อถือได้และมีประสิทธิภาพในงานระบบอัตโนมัติทางอุตสาหกรรมที่หลากหลาย

หัวใจสำคัญของการทำงานของกระบอกสูบนี้คือระบบ Adaptive Cushioning System (ACS) ที่ล้ำสมัย กลไกอันชาญฉลาดนี้จะปรับแต่งเอฟเฟ็กต์การกันกระแทกอย่างละเอียดโดยอัตโนมัติตามเงื่อนไขการรับน้ำหนักที่แตกต่างกัน โดยไม่จำเป็นต้องปรับสกรูกันกระแทกหรือผู้เชี่ยวชาญเฉพาะทางด้วยตนเอง ส่งผลให้การทำงานราบรื่นและปลอดภัยยิ่งขึ้น ลดความต้องการในการบำรุงรักษา และยืดอายุการใช้งานโดยรวมของกระบอกสูบได้อย่างมาก

ซีรีส์ RA/802100/M สร้างขึ้นด้วยการออกแบบกระบอกทรงกลมที่แข็งแกร่งพร้อมด้วยราวยึดภายนอก ให้ความทนทานเป็นพิเศษและเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่รุนแรงและมีความต้องการสูง กระบอกสูบจะติดตั้งลูกสูบแม่เหล็กเป็นค่าเริ่มต้น ซึ่งอำนวยความสะดวกในการตรวจจับตำแหน่งได้อย่างง่ายดายเมื่อจับคู่กับสวิตช์กกหรือโซลิดสเตตที่เข้ากันได้ การปฏิบัติตามมาตรฐาน ISO 15552, VDMA 24562 และ NFE 49-003-1 รับประกันความสามารถในการใช้แทนกันได้และการยึดมั่นในบรรทัดฐานสากล

การทำงานที่แรงดันสูงสุด 16 บาร์ และสามารถทำงานได้ในช่วงอุณหภูมิตั้งแต่ -10°C ถึง +80°C กระบอกสูบนี้แสดงให้เห็นถึงความสามารถรอบด้านที่สามารถตอบสนองข้อกำหนดทางอุตสาหกรรมที่เข้มงวดได้ ขนาดรูเจาะ 100 มม. ให้แรงขับที่ทรงพลังตามทฤษฎีที่ 4710N ที่ 6 บาร์ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานหนักที่ต้องการแรงสูงและประสิทธิภาพที่ยาวนาน

คุณสมบัติ:

ระบบกันกระแทกแบบปรับได้ (ACS) จะปรับการกันกระแทกโดยอัตโนมัติตามน้ำหนักบรรทุกที่แตกต่างกัน ซึ่งช่วยลดความจำเป็นในการปรับเปลี่ยนด้วยตนเอง เพื่อให้มั่นใจว่าการทำงานราบรื่นและปลอดภัย ในขณะเดียวกันก็ลดระดับเสียงรบกวนและการสั่นสะเทือนลงอย่างมาก

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานที่เป็นที่ยอมรับในระดับสากล รวมถึง ISO 15552, VDMA 24562 และ NFE 49-003-1 การปฏิบัติตามข้อกำหนดดังกล่าวรับประกันความสามารถในการแลกเปลี่ยนกันได้ทั่วโลก และลดความยุ่งยากในการรวมเข้ากับระบบที่มีอยู่

โดดเด่นด้วยการออกแบบถังกลมพร้อมราวยึดภายนอก โครงสร้างมีความทนทานเป็นพิเศษซึ่งเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง การออกแบบที่แข็งแกร่งนี้ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพที่เชื่อถือได้

ติดตั้งลูกสูบแม่เหล็กมาตรฐาน ช่วยให้ตรวจจับตำแหน่งได้ง่ายโดยใช้สวิตช์กกหรือโซลิดสเตต เช่น ซีรีส์ M/50 ซึ่งช่วยเพิ่มความแม่นยำในการปฏิบัติงานและการควบคุม

ระบบทำงานอย่างมีประสิทธิภาพภายในช่วงแรงดันกว้างตั้งแต่ 1 ถึง 16 บาร์ ทำให้มีความอเนกประสงค์สำหรับการใช้งานที่หลากหลาย ตั้งแต่งานเบาไปจนถึงงานหนัก

มีความยาวช่วงชักให้เลือกหลากหลาย ครอบคลุมทั้งตัวเลือกมาตรฐานและไม่ได้มาตรฐานสูงสุดถึง 1000 มม. ดังนั้นจึงรองรับความต้องการการปฏิบัติงานที่หลากหลาย

การใช้ซีล PUR ช่วยให้การทำงานมีแรงเสียดทานต่ำและยืดอายุการใช้งานของผลิตภัณฑ์ นอกจากนี้ ยังเข้ากันได้กับอากาศทั้งแบบหล่อลื่นและแบบไม่หล่อลื่น ช่วยลดความยุ่งยากในการบำรุงรักษา

ผลิตภัณฑ์นี้ได้รับการทดสอบอย่างเข้มงวดตามมาตรฐาน EN 61373 Category 1, Class A + B ทำให้เหมาะสำหรับการใช้งานระบบรางและการขนส่งที่มีความต้องการสูง

ที่แรงดันใช้งาน 6 บาร์ แรงขับตามทฤษฎีที่เกิดขึ้นคือ 4710 นิวตันระหว่างจังหวะออก และ 4416 นิวตันระหว่างจังหวะเข้า ทำให้มีกำลังพิเศษที่จำเป็นสำหรับการใช้งานที่ท้าทาย

มีให้เลือกหลายรุ่น โดยสามารถใช้งานร่วมกับวัสดุก้านลูกสูบที่แตกต่างกัน ที่ปัดน้ำฝนแบบพิเศษ ซีลที่มีแรงเสียดทานต่ำ และก้านลูกสูบแบบขยายได้ เพื่อตอบสนองความต้องการเฉพาะของผู้ใช้

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

การสนับสนุนและบริการ:

ผลิตภัณฑ์กระบอกลมแบบลูกสูบของเราได้รับการออกแบบมาเพื่อประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพในการใช้งานทางอุตสาหกรรมที่หลากหลาย เพื่อให้มั่นใจถึงการทำงานที่เหมาะสมที่สุด สิ่งสำคัญคือต้องปฏิบัติตามแนวทางการติดตั้ง การบำรุงรักษา และการแก้ไขปัญหาที่แนะนำ

การติดตั้ง:

ตรวจสอบให้แน่ใจว่าติดตั้งกระบอกสูบอย่างแน่นหนาและจัดตำแหน่งอย่างเหมาะสม เพื่อหลีกเลี่ยงการรับน้ำหนักด้านข้างที่อาจทำให้เกิดการสึกหรอก่อนเวลาอันควร ใช้ข้อต่อและตัวเชื่อมต่อที่เหมาะสมซึ่งเข้ากันได้กับข้อกำหนดเฉพาะของกระบอกสูบ ตรวจสอบว่าระบบจ่ายอากาศสะอาด แห้ง และควบคุมตามระดับแรงดันที่แนะนำ

การซ่อมบำรุง:

ตรวจสอบกระบอกสูบอย่างสม่ำเสมอเพื่อดูร่องรอยการสึกหรอ ความเสียหาย หรือการรั่วไหล หล่อลื่นกระบอกสูบตามที่ระบุไว้ในคู่มือผลิตภัณฑ์เพื่อให้การทำงานราบรื่น เปลี่ยนซีลและส่วนประกอบอื่นๆ ที่สึกหรออื่นๆ เป็นระยะๆ เพื่อป้องกันประสิทธิภาพลดลง

การแก้ไขปัญหา:

หากกระบอกสูบทำงานไม่ราบรื่นหรือไม่สามารถเคลื่อนที่ได้ ให้ตรวจสอบปัญหาการจ่ายอากาศ การอุดตัน หรือสิ่งกีดขวางทางกล ยืนยันว่าวาล์วควบคุมและการเชื่อมต่อทำงานอย่างถูกต้อง สำหรับปัญหาที่เกิดขึ้นอย่างต่อเนื่อง โปรดดูคู่มือทางเทคนิคโดยละเอียดสำหรับขั้นตอนการวินิจฉัยและการซ่อมแซมขั้นสูง

ทีมสนับสนุนทางเทคนิคของเราทุ่มเทเพื่อช่วยเหลือคุณหากมีคำถามหรือปัญหาที่เกี่ยวข้องกับกระบอกสูบนิวแมติกแบบลูกสูบ เราขอแนะนำให้ดูเอกสารประกอบของผลิตภัณฑ์เพื่อดูคำแนะนำโดยละเอียดและข้อมูลด้านความปลอดภัยก่อนดำเนินการบำรุงรักษาหรือซ่อมแซม

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์สินค้า:กระบอกสูบนิวเมติกแบบลูกสูบแต่ละอันได้รับการบรรจุอย่างระมัดระวังเพื่อให้มั่นใจถึงการปกป้องสูงสุดระหว่างการขนส่ง ขั้นแรกกระบอกสูบจะถูกห่อด้วยแผ่นกันกระแทกป้องกันไฟฟ้าสถิตเพื่อป้องกันความเสียหายที่พื้นผิว จากนั้นนำไปใส่ไว้ในกล่องกระดาษลูกฟูกที่แข็งแรง พร้อมด้วยโฟมสั่งทำพิเศษเพื่อยึดผลิตภัณฑ์ให้เข้าที่อย่างแน่นหนา บรรจุภัณฑ์มีฉลากระบุข้อมูลผลิตภัณฑ์ คำแนะนำการใช้งาน และบาร์โค้ดอย่างชัดเจนเพื่อให้ระบุได้ง่าย

การส่งสินค้า:เราเสนอทางเลือกในการจัดส่งที่เชื่อถือได้เพื่อส่งมอบกระบอกลมลูกสูบของคุณอย่างรวดเร็วและปลอดภัย คำสั่งซื้อจะดำเนินการภายใน 1-2 วันทำการและจัดส่งผ่านผู้ให้บริการที่เชื่อถือได้พร้อมระบบติดตาม การจัดส่งแบบมาตรฐานมักใช้เวลา 5-7 วันทำการ ทั้งนี้ขึ้นอยู่กับสถานที่ตั้งของคุณ ในขณะที่ตัวเลือกแบบเร่งด่วนจะมีให้เลือกเพื่อการจัดส่งที่รวดเร็วยิ่งขึ้น การจัดส่งทั้งหมดรวมถึงการประกันเพื่อป้องกันการสูญหายหรือความเสียหายระหว่างการขนส่ง
