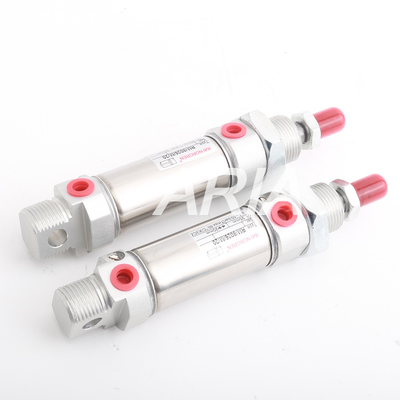

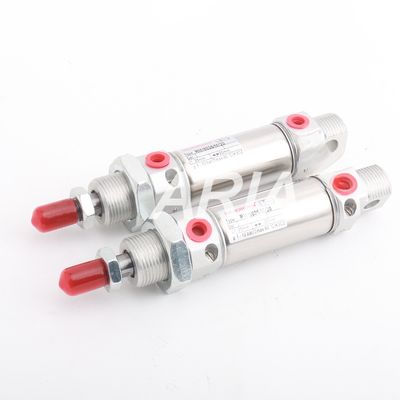

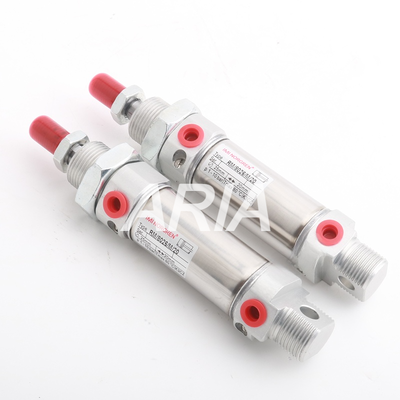

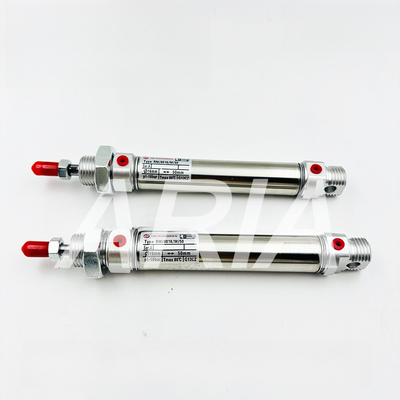

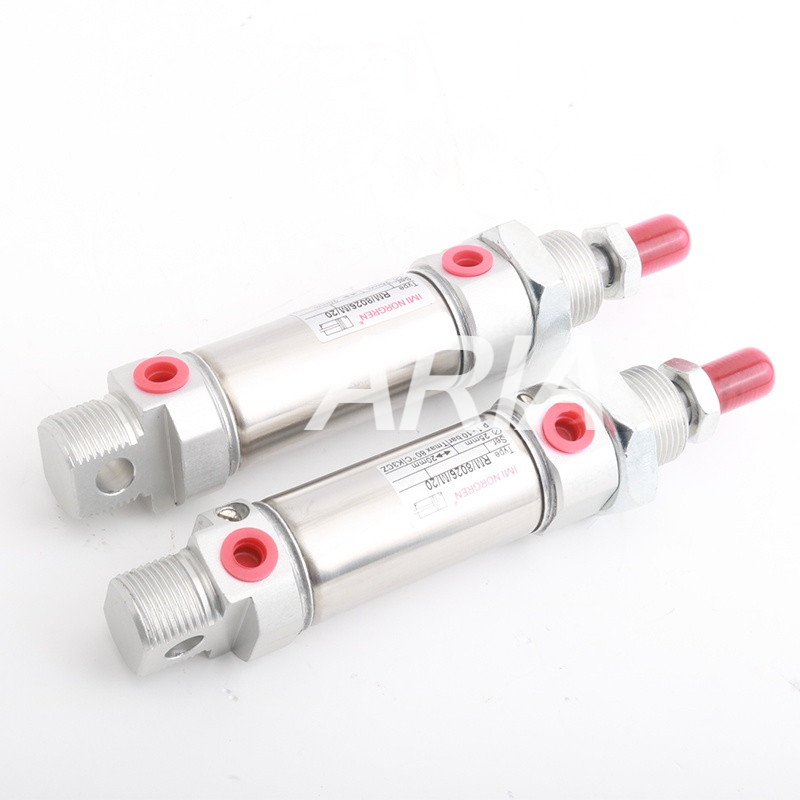

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200กว้างกระบอก Φ 10 กระบอกกระบอกขนาดเล็ก ISO6432

1. นามสัญลักษณ์ (แยกออกเป็น 2 ชนิด)

1. RM/28010/XX: รุ่นเบื้องต้นไม่มีพิสตันแม่เหล็ก ไม่มีแหวนแม่เหล็ก ไม่เข้ากันได้กับสวิทช์แม่เหล็ก
2. RM/28010/M/XX: รุ่นที่มีวงแหวนแม่เหล็กที่ติดตั้งเข้าด้วยกัน ซึ่งเข้ากันได้กับสวิทช์ตรวจจับตําแหน่งแม่เหล็ก

• ซีรี่ย์ 28000: กระป๋องทํางานเดียวที่มีสปริงกลับภายใน (แตกต่างจากซีรีย์ RM/8000 ที่ทํางานสองครั้ง)
• 10 = ขนาดช่องเจาะ Φ10mm
• เลขย่อ: สายดันแบบมาตรฐาน (20/25/40/50/100/160mm)

2ปริมาตรเทคนิคหลักทั่วไป (เหมือนกันกับทุกรุ่น)

2.1 มาตรฐานและการดําเนินงาน

• มาตรฐานความสอดคล้อง: มาตรฐานนานาชาติ ISO 6432 สําหรับกระบอกกลมขนาดเล็ก
• รูปแบบการทํางาน: ปฏิบัติการเพียงครั้งเดียว (ขยายผ่านการให้อากาศ, การลดลงอัตโนมัติโดยสปริงที่ติดตั้ง)
• คูชั่น: คูชั่นพอลิอุเรธาน PU ที่ติดตั้งอยู่ทั้งสองปลาย; คูชั่นที่ไม่ปรับได้

2.2 รายละเอียดของน้ํายาทํางาน

• กลาง: อากาศกดสะอาดที่กรอง, สามารถทํางานได้โดยไม่ใช้น้ํามัน (แนะนํากรองความแม่นยํา 5μm)
• ความดันการทํางาน: 2 ~ 10 บาร์
• ความดันการระเบิด: 12 บาร์
• อุณหภูมิการทํางาน: -10 °C ~ + 80 °C; การให้อากาศแห้งที่จําเป็นต่ํากว่า 2 °C เพื่อป้องกันการแข็ง
• สายด้าย Air Port: สายด้ายภายใน M5
• สเปคสแตนพิสตัน: กว้างสแตน Φ6mm, ใยด้านหน้า M4

2.3 วัสดุก่อสร้างทั้งหมด (แบบเดียวกันทั่วชุดเต็ม)

• กระบอก: เหล็กออสเตนิตี้สแตนเลส กันสนิม และทนทานต่อการกัดกร่อน
• สต๊อปพิสตัน: เหล็กออสเตนนิต
• หมวกปลาย: สารสกัดอลูมิเนียม anodized สะอาด
• การปิดประปาแบบมาตรฐาน: ยางไนทรีล NBR; การปิดประปายางฟลูออรออเรอร์เป็นตัวเลือกสําหรับการใช้งานอุณหภูมิสูง
• คูชั่น & วีเปอร์: โพลีอุเรธาน PU
• อุปกรณ์เสริมมาตรฐาน: หมึกติดตั้งด้านหน้า, หมึกล็อคสตาร์ดพิสตัน

2.4 ลักษณะโครงสร้าง

1. หมวกปลายแบบหนักแบบผูกพัน 2 ชั้น ทนต่อแรงกระแทก และกันรอยแตก
2. ผูกเชือกติดตั้งกระดูกลําเลียงหลังเดียวที่บูรณาการ ไม่จําเป็นต้องใช้กระดูกลําเลียงเสริม
3. ปริมณฑลประเภท Z ความตึงเครียดต่ํา เพื่อการทํางานอย่างเรียบร้อยในความเร็วสูง / ต่ํา และอายุการใช้งานยาวนาน
4. ร่างกลมจากสแตนเลสที่คอมพัคต์ เหมาะสําหรับพื้นที่ติดตั้งที่จํากัดบนอุปกรณ์
5. องค์ประกอบติดต่อจากสแตนเลสทั้งหมด เหมาะสําหรับสภาพแวดล้อมที่ชื้นและเกรี้ยวเบา ๆ

3. รูปแบบ แบ่งแยกตามกระแทก

4.แรงผลิตทฤษฎี (6bar การให้อากาศมาตรฐาน, Φ10 Bore)

• กระตุ้นขยาย: 47.1 N (แรงออกเมื่ออากาศผลักพิสตันออก)
• การลดลงขึ้นขึ้นอยู่กับสปริงภายใน; ไม่มีแรงดึงออก (ลักษณะของกระบอกการกระทําเดียว)

5อุตสาหกรรมที่ใช้

6. การปรับปรุงและอุปกรณ์เสริมทางเลือก

1. สวิทช์แม่เหล็ก: เหมาะสมกับรุ่นที่มีคําตอบ /M เท่านั้น, ติดตามสวิทช์สกัดสปริงซีรี QM
2. การปรับปรุงรัดรัด: รัดรัด / V รัดรัดยางฟลอเรอร์สําหรับอุณหภูมิสูงและสภาพแวดล้อมที่ติดเชื้อน้ํามัน
3. อุปกรณ์เสริมติดตั้ง: แฟลนเจอร์, รางกลาง, รางหลัง และอุปกรณ์ติดตั้งมาตรฐาน ISO อื่นๆ
