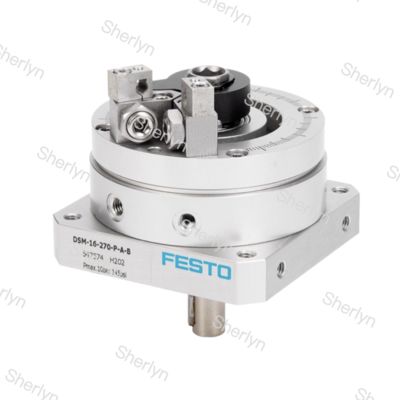

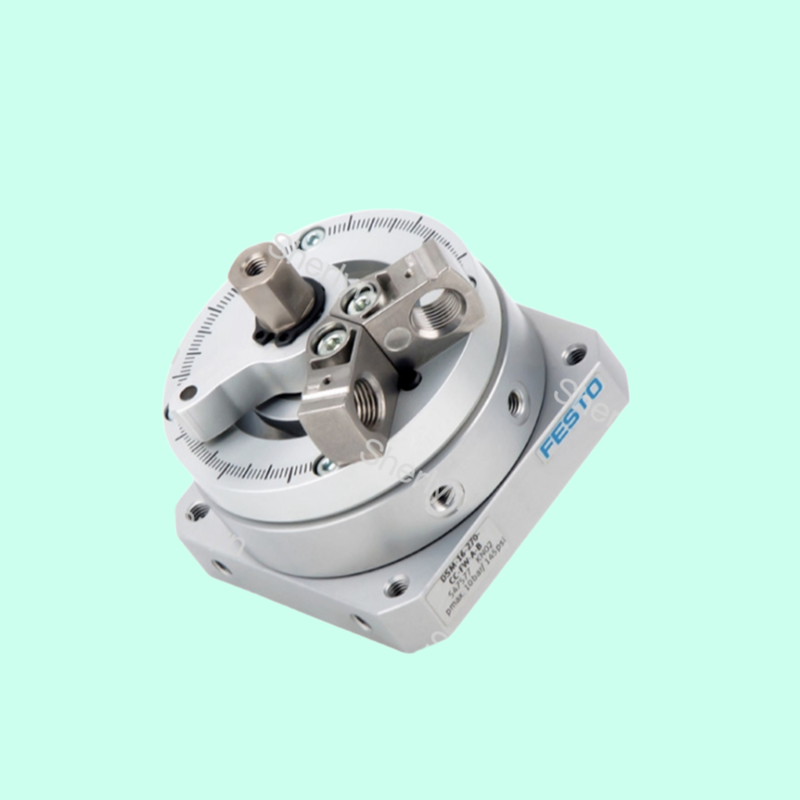

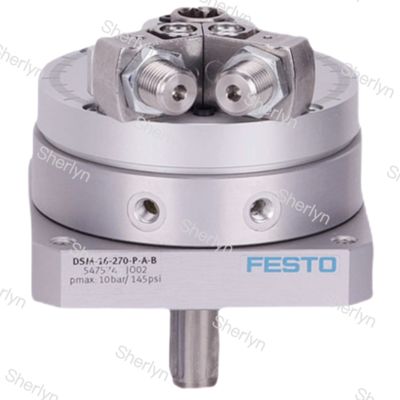

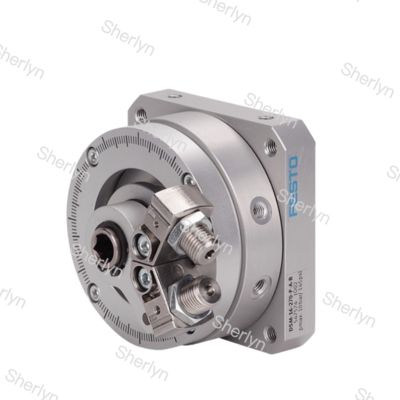

DSM-12-270-CC-A-B 547572 ซิลินเดอร์หมุนฟีสโต้ที่มีผลการกระทําคู่

คำอธิบายผลิตภัณฑ์:

ข้อได้เปรียบหลักของกระบอกสูบซีรีส์ DSM สะท้อนให้เห็นในด้านต่างๆ ดังนี้:

มุมการหมุนที่ยืดหยุ่นและความแม่นยำสูง:ซีรีส์ DSM มีมุมการหมุนที่ปรับได้ต่อเนื่องสูงสุดถึง 270° ด้วยการออกแบบตัวหยุดโลหะแบบตายตัว จึงสามารถบรรลุตำแหน่งปลายทางที่มีความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำของการเคลื่อนที่ซ้ำๆ

โครงสร้างขนาดกะทัดรัดและเอาต์พุตแรงบิดสูง:การนำโครงสร้างใบพัดหมุนมาใช้ พลังงานลมที่อัดตัวจะถูกแปลงเป็นแรงหมุนโดยตรง ด้วยโครงสร้างที่กะทัดรัดและน้ำหนักเบา บางรุ่น (เช่น DSM-T) ใช้การออกแบบใบพัดแบบแรงคู่ ซึ่งสามารถเพิ่มแรงบิดเป็นสองเท่าและสูงถึง 80 Nm

ตัวเลือกการบัฟเฟอร์และการตรวจจับที่หลากหลาย:ซีรีส์ DSM มีแผ่นบัฟเฟอร์แบบยืดหยุ่นและการบัฟเฟอร์ที่ปรับได้ โดยรุ่นพื้นฐานติดตั้งวงแหวน/แผ่นบัฟเฟอร์แบบยืดหยุ่น ผู้ใช้สามารถเลือกบัฟเฟอร์ไฮดรอลิกที่ทรงพลังกว่าเพื่อดูดซับแรงกระแทกที่เกิดจากโมเมนต์ความเฉื่อยสูงได้อย่างมีประสิทธิภาพ ในเวลาเดียวกัน รองรับการตรวจจับตำแหน่งสวิตช์ใกล้เคียง และบางรุ่นมีวงแหวนแม่เหล็กในตัวเพื่อให้ติดตั้งเซ็นเซอร์ได้ง่าย

รุ่นอนุพันธ์ที่หลากหลายและตลับลูกปืนประสิทธิภาพสูง:ซีรีส์ DSM มีรุ่นอนุพันธ์หลายรุ่น ตัวอย่างเช่น รุ่น DSM-HD ติดตั้งตลับลูกปืนสำหรับงานหนักที่สามารถทนต่อแรงตามแนวแกนและแนวรัศมีได้สูงขึ้น รุ่น DSM-I ยังรวมโพเทนชิโอมิเตอร์แบบหมุนได้ ซึ่งสามารถใช้สร้างระบบกำหนดตำแหน่งนิวเมติกเซอร์โวที่สมบูรณ์

การปรับตัวที่กว้างต่อสภาพการทำงาน:ซีรีส์ DSM มีแรงดันใช้งานที่หลากหลาย เช่น 2-10 บาร์ หรือ 0.35-0.8 MPa (ขึ้นอยู่กับรุ่น) ทำให้สามารถทำงานได้อย่างเสถียรที่แรงดันต่างๆ การออกแบบเน้นความน่าเชื่อถือ เช่น การใช้ซีลห้องและใบพัดหมุนใหม่ ทำให้ได้การซิงโครไนซ์ที่ยอดเยี่ยมที่แรงดันตั้งแต่ 1.5 ถึง 10 บาร์

การใช้งาน:

ด้วยลักษณะที่อธิบายไว้ข้างต้น ซีรีส์ DSM จึงมีความโดดเด่นในสาขาและอุปกรณ์ต่างๆ:

• ระบบอัตโนมัติของโรงงานทั่วไป:ซีรีส์ DSM ถูกนำมาใช้อย่างแพร่หลายในระบบอัตโนมัติของโรงงานในอุตสาหกรรมต่างๆ โครงสร้างที่กะทัดรัดและวิธีการติดตั้งที่ยืดหยุ่นช่วยอำนวยความสะดวกในการรวมเข้ากับอุปกรณ์ที่มีพื้นที่จำกัด
• การจัดการวัสดุและการประกอบ:กระบอกสูบ DSM มีคุณค่าในการจับและเทคโนโลยีการประกอบสำหรับงานต่างๆ เช่น การหมุน การพลิก การวางตำแหน่ง และการถ่ายโอนชิ้นงาน
• เครื่องจักรทำเหมืองและสภาพแวดล้อมพิเศษ:ซีรีส์ DSM ยังถูกนำไปใช้ในเครื่องจักรทำเหมืองและเครื่องมือลม บางรุ่นได้รับการรับรอง ATEX ทำให้สามารถใช้งานได้ในสภาพแวดล้อมที่อาจเกิดการระเบิดได้ นอกจากนี้ การออกแบบของบางรุ่นที่ไม่ใช้โลหะทองแดงสังกะสีนิกเกิลเป็นหลักเหมาะสำหรับอุตสาหกรรมที่มีข้อกำหนดด้านวัสดุเฉพาะ เช่น โรงงานผลิตแบตเตอรี่ลิเธียม
• ระบบกำหนดตำแหน่งความแม่นยำสูง:ด้วยการรวมซีรีส์ DSM-I เข้ากับโพเทนชิโอมิเตอร์ ตัวควบคุมแกน CPX-CMAX และวาล์วควบคุมทิศทางแบบสัดส่วน VPWP ระบบกำหนดตำแหน่งนิวเมติกเซอร์โวที่มีความแม่นยำสูงสามารถสร้างขึ้นสำหรับงานควบคุมการเคลื่อนที่ที่ซับซ้อน

ข้อมูลทางเทคนิค

• ขนาด12
• มุมบัฟเฟอร์15 องศา
• ช่วงการปรับมุมหมุน0 องศา ... 246 องศา
• มุมหมุน0 องศา ... 246 องศา
• รัศมีหยุดที่อนุญาต≥15 มม.
• การบัฟเฟอร์โช้คอัพนิวเมติกที่ปลายทั้งสองข้าง
• ตำแหน่งการติดตั้งใดๆ
• การปรับความแม่นยำ-3 องศา
• โหมดการทำงานแบบทำงานสองทาง

การสนับสนุนและบริการ:

ผลิตภัณฑ์กระบอกสูบนิวเมติกแบบลูกสูบของเรามาพร้อมกับการสนับสนุนทางเทคนิคและบริการที่ครอบคลุมเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและความพึงพอใจของลูกค้า ทีมผู้เชี่ยวชาญของเราพร้อมให้ความช่วยเหลือในการติดตั้ง การแก้ไขปัญหา และการบำรุงรักษาผลิตภัณฑ์ นอกจากนี้ เรายังมีบริการปรับแต่งเพื่อปรับแต่งผลิตภัณฑ์ให้ตรงตามข้อกำหนดและการใช้งานเฉพาะ

การบรรจุและการจัดส่ง:

ชื่อผลิตภัณฑ์: กระบอกสูบนิวเมติกแบบลูกสูบ

คำอธิบาย: กระบอกสูบนิวเมติกแบบลูกสูบคุณภาพสูง เหมาะสำหรับการใช้งานทางอุตสาหกรรมต่างๆ

แพ็คเกจประกอบด้วย: กระบอกสูบนิวเมติกแบบลูกสูบ, ฮาร์ดแวร์สำหรับติดตั้ง, คู่มือผู้ใช้

ขนาดบรรจุภัณฑ์: 12 x 6 x 4 นิ้ว

น้ำหนักบรรจุภัณฑ์: 2 ปอนด์

วิธีการจัดส่ง: การจัดส่งแบบมาตรฐาน

เวลาจัดส่ง: 3-5 วันทำการ
