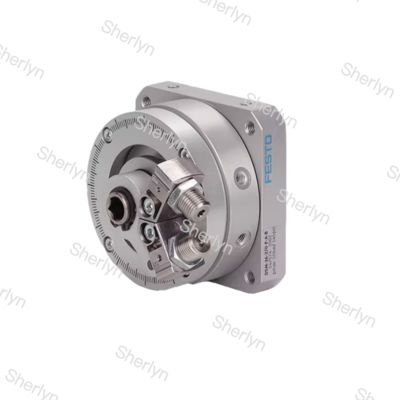

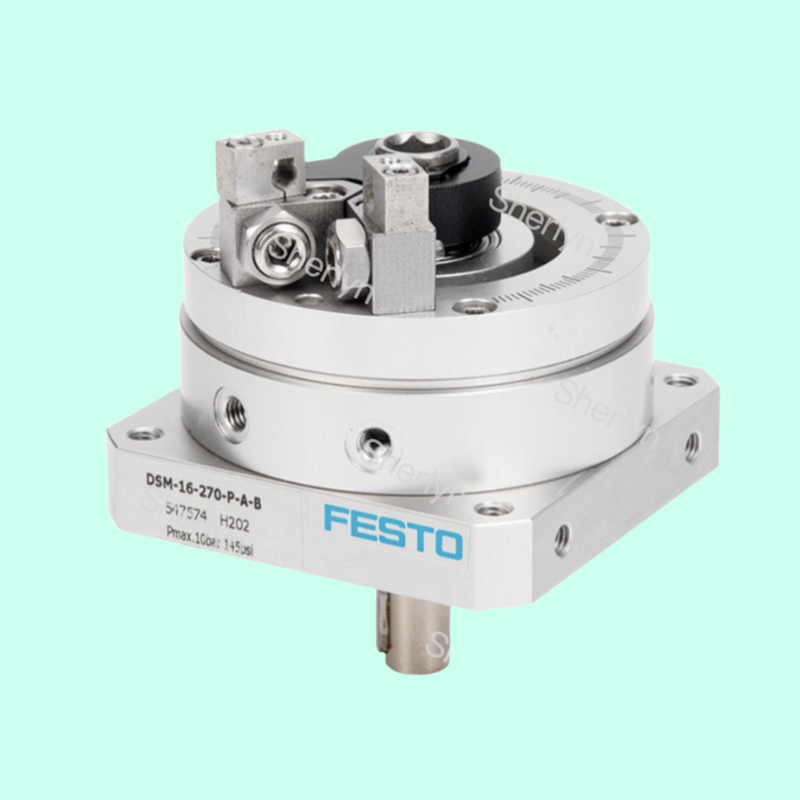

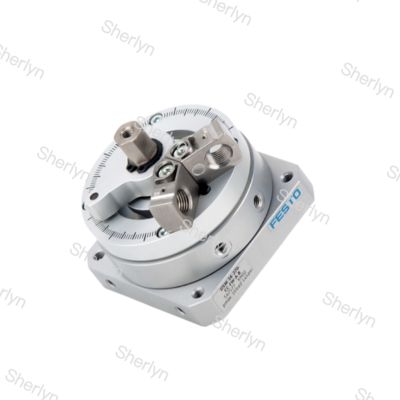

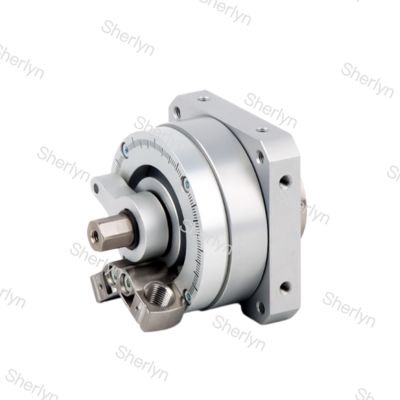

5447576 ไดรฟ์กึ่งหมุนแบบสองทาง Festo DSM-16-270-CC-A-B

รายละเอียดสินค้า:

ข้อดีหลักของกระบอกสูบซีรีส์ DSM สะท้อนให้เห็นในด้านต่างๆ ดังนี้:

มุมการสวิงที่ยืดหยุ่นและความแม่นยำสูง: ซีรีส์ DSM มีมุมการสวิงที่ปรับได้ต่อเนื่องสูงสุดถึง 270 ° ด้วยการออกแบบตัวหยุดโลหะแบบตายตัว จึงสามารถบรรลุตำแหน่งปลายทางที่มีความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำของการเคลื่อนไหวซ้ำๆ

โครงสร้างขนาดกะทัดรัดและเอาต์พุตแรงบิดสูง: ใช้โครงสร้างใบพัดหมุน พลังงานลมที่อัดตัวจะถูกแปลงเป็นแรงสวิงโดยตรง ด้วยโครงสร้างที่กะทัดรัดและน้ำหนักเบา บางรุ่น (เช่น DSM-T) ใช้การออกแบบใบพัดแบบแรงคู่ ซึ่งสามารถเพิ่มแรงบิดเป็นสองเท่าและสูงถึง 80 Nm

ตัวเลือกการบัฟเฟอร์และการตรวจจับที่หลากหลาย: ซีรีส์ DSM มีแผ่นบัฟเฟอร์แบบยืดหยุ่นและการบัฟเฟอร์ที่ปรับได้ โดยรุ่นพื้นฐานติดตั้งวงแหวน/แผ่นบัฟเฟอร์แบบยืดหยุ่น ผู้ใช้สามารถเลือกบัฟเฟอร์ไฮดรอลิกที่ทรงพลังกว่าเพื่อดูดซับแรงกระแทกที่เกิดจากโมเมนต์ความเฉื่อยสูงได้อย่างมีประสิทธิภาพ ในเวลาเดียวกัน รองรับการตรวจจับตำแหน่งสวิตช์ใกล้เคียง และบางรุ่นมีวงแหวนแม่เหล็กในตัวเพื่อให้ติดตั้งเซ็นเซอร์ได้ง่าย

รุ่นอนุพันธ์ที่หลากหลายและตลับลูกปืนประสิทธิภาพสูง: ซีรีส์ DSM มีรุ่นอนุพันธ์หลายรุ่น ตัวอย่างเช่น รุ่น DSM-HD ติดตั้งตลับลูกปืนสำหรับงานหนักที่สามารถทนต่อแรงตามแนวแกนและแนวรัศมีที่สูงขึ้นได้ รุ่น DSM-I ยังรวมโพเทนชิโอมิเตอร์แบบหมุนได้ ซึ่งสามารถใช้สร้างระบบตำแหน่งเซอร์โวแบบนิวเมติกที่สมบูรณ์

การปรับตัวที่กว้างต่อสภาพการทำงาน: ซีรีส์ DSM มีแรงดันใช้งานที่หลากหลาย เช่น 2-10 บาร์ หรือ 0.35-0.8 MPa (ขึ้นอยู่กับรุ่น) ทำให้สามารถทำงานได้อย่างเสถียรที่แรงดันต่างๆ การออกแบบเน้นความน่าเชื่อถือ เช่น การใช้ซีลห้องใหม่และใบพัดหมุน ทำให้ได้การซิงโครไนซ์ที่ยอดเยี่ยมที่แรงดันตั้งแต่ 1.5 ถึง 10 บาร์

การใช้งาน:

ด้วยลักษณะเฉพาะ ซีรีส์ DSM แสดงประสิทธิภาพที่ยอดเยี่ยมในสาขาและอุปกรณ์ต่างๆ:

ระบบอัตโนมัติในโรงงานทั่วไป: ซีรีส์ DSM ถูกนำมาใช้อย่างกว้างขวางในด้านระบบอัตโนมัติในโรงงานในหลากหลายอุตสาหกรรม โครงสร้างที่กะทัดรัดและวิธีการติดตั้งที่ยืดหยุ่นช่วยให้สามารถรวมเข้ากับอุปกรณ์ที่มีพื้นที่จำกัดได้อย่างง่ายดาย

การจัดการวัสดุและการประกอบ: ในด้านเทคโนโลยีการจับและการประกอบ กระบอกสูบ DSM ถูกนำมาใช้สำหรับงานต่างๆ เช่น การหมุน การพลิก การวางตำแหน่ง และการถ่ายโอนชิ้นงาน

เครื่องจักรทำเหมืองและสภาพแวดล้อมพิเศษ: ซีรีส์ DSM ยังพบการใช้งานในเครื่องจักรทำเหมืองและเครื่องมือลมอีกด้วย บางรุ่นได้รับใบรับรอง ATEX และสามารถทำงานในสภาพแวดล้อมที่อาจเกิดการระเบิดได้ การออกแบบ เช่น บางรุ่นที่ไม่ใช้โลหะทองแดง สังกะสี นิกเกิล เป็นหลัก เหมาะสำหรับอุตสาหกรรมที่มีข้อกำหนดด้านวัสดุเฉพาะ เช่น โรงงานผลิตแบตเตอรี่ลิเธียม

ระบบตำแหน่งความแม่นยำสูง: ด้วยการใช้โพเทนชิโอมิเตอร์แบบบูรณาการซีรีส์ DSM-I ควบคู่ไปกับตัวควบคุมแกน CPX-CMAX และวาล์วควบคุมทิศทางแบบสัดส่วน VPWP สามารถสร้างระบบตำแหน่งเซอร์โวนิวเมติกที่มีความแม่นยำสูงเพื่อควบคุมการเคลื่อนไหวขั้นสูงได้

ข้อมูลทางเทคนิค

• ขนาด16
• มุมบัฟเฟอร์12 องศา
• ช่วงการปรับมุมการหมุน0 องศา ... 246 องศา
• มุมหมุน0 องศา ... 246 องศา
• รัศมีหยุดที่อนุญาต≥17 มม.
• การบัฟเฟอร์โช้คอัพทั้งสองด้าน
• ตำแหน่งการติดตั้งตัวเลือก
• การปรับละเอียด-3 องศา
• โหมดการทำงานแบบสองทาง
