ความแข็งแรงสูงต่อต้านน้ํามัน ปั๊มวาล์วกระดุมสําหรับความต้องการของลูกค้าของคุณ

คำอธิบายผลิตภัณฑ์:

ในฐานะที่เป็นส่วนประกอบการปิดผนึกหลักและการควบคุมของวาล์วพัลส์ Joil ไดอะแฟรมมีคุณสมบัติหลักดังต่อไปนี้:

วัสดุทั่วไป ได้แก่ Nitrile Butadiene Rubber (NBR) และ Fluororubber (FKM) ไดอะแฟรม NBR มีความต้านทานต่อน้ำมันและความต้านทานการสึกหรอที่ดีทำให้เหมาะสำหรับสภาพการทำงานทั่วไปด้วยอากาศอัดที่มีน้ำมัน ไดอะแฟรม FKM แสดงความต้านทานอุณหภูมิสูงที่ยอดเยี่ยม (-20 ° C ถึง 200 ° C) และความต้านทานการกัดกร่อนปรับตัวเข้ากับสภาพแวดล้อมที่รุนแรงเช่นอุณหภูมิสูงกรดแข็งแรงและอัลคาลิส

ไดอะแฟรมบางตัวใช้โครงสร้างเสริม (เช่นชั้นเสริมแรงผ้าภายใน) เพื่อปรับปรุงความต้านทานการฉีกขาดและอายุการใช้งาน

ไดอะแฟรม NBR โดยทั่วไปเหมาะสำหรับสภาพแวดล้อมการทำงานตั้งแต่ -30 ° C ถึง 120 ° C

ไดอะแฟรม FKM สามารถทนต่ออุณหภูมิสูงได้ตั้งแต่ -20 ° C ถึง 200 ° C และแบบจำลองพิเศษบางรุ่นสามารถทำงานได้ในเวลาสั้น ๆ ที่อุณหภูมิที่สูงขึ้น

ความหนาสม่ำเสมอโดยทั่วไปตั้งแต่ 1.5 มม. ถึง 3 มม. ออกแบบตามขนาดพอร์ตวาล์วเพื่อให้แน่ใจว่าเหมาะสมกับพื้นผิวการปิดผนึกของร่างกายวาล์ว

อัตราการกู้คืนที่ยืดหยุ่นสูง: หลังจากวาล์วชีพจรเปิดและปิดที่ความถี่สูง (หลายครั้งต่อวินาที) ก็สามารถฟื้นตัวได้อย่างรวดเร็วเพื่อรักษาประสิทธิภาพการปิดผนึกด้วยอัตราการกู้คืนแบบยืดหยุ่น≥85% โดยปกติ

ความต้านทานแรงดึง≥15mpaและความแข็งแรงของน้ำตา≥30kN/m ให้ความแข็งแรงเชิงกลที่ดีเพื่อต้านทานแรงดันพัลส์

ภายใต้สภาพการทำงานมาตรฐาน (0.4–0.6MPA ความดันอากาศสะอาดอุณหภูมิปกติ) อายุการใช้งานของไดอะแฟรมสามารถเข้าถึงได้มากกว่า 1 ล้านรอบ ไดอะแฟรม FKM คุณภาพสูงสามารถยืดอายุการใช้งานได้มากกว่า 2 ล้านรอบ

ใช้โครงสร้างการปิดผนึกริมฝีปากที่มีความสูงของริมฝีปาก 0.5–1 มม. ทำให้มั่นใจได้ว่าจะแน่นกับตัววาล์วภายใต้ความดันโดยมีอัตราการรั่วไหล≤0.1L/นาที (ภายใต้ความดันทดสอบ 0.8MPa)

ส่วนกลางมีการติดตั้งโครงสร้างตำแหน่งที่ตรงกับแกนวาล์วเพื่อให้แน่ใจว่าการซิงโครไนซ์ของการเคลื่อนไหวและหลีกเลี่ยงการปิดผนึกความล้มเหลวที่เกิดจากการเบี่ยงเบน

ไดอะแฟรมพิเศษได้รับการออกแบบมาสำหรับรูปแบบที่แตกต่างกันของวาล์วพัลส์ Joil (เช่นประเภทมุมขวาประเภทที่จมอยู่ใต้น้ำ) พวกเขามีความแม่นยำในมิติสูงด้วยช่วงความอดทน≤± 0.1 มม. เพื่อให้มั่นใจว่าเข้ากันได้กับการติดตั้ง

คุณสมบัติเหล่านี้รวมกันให้แน่ใจว่าวาล์วพัลส์ Joil สามารถควบคุมการเป่าลมที่มีประสิทธิภาพและมีเสถียรภาพในระบบกำจัดฝุ่นลดเวลาการหยุดทำงานของอุปกรณ์ที่เกิดจากความล้มเหลวของไดอะแฟรม

ชั้นเสริมแรงผ้า:ชั้นของผ้าเส้นใยที่มีความแข็งแรงสูง (เช่นไนลอนเส้นใยแก้ว) ฝังอยู่ในวัสดุไดอะแฟรม มันช่วยเพิ่มความต้านทานของไดอะแฟรมต่อการยืดและการฉีกขาดโดยไม่ลดทอนความยืดหยุ่นซึ่งเป็นสิ่งสำคัญสำหรับการยืดอายุการใช้งานในการดำเนินงานในการดำเนินงานความถี่สูง

โครงสร้างการปิดผนึกริมฝีปาก:การออกแบบการปิดผนึกทั่วไปสำหรับไดอะแฟรม "ริมฝีปาก" ที่ยกขึ้น (ขอบบาง ๆ ) บนไดอะแฟรมเปลี่ยนรูปแบบเล็กน้อยภายใต้ความดันเล็กน้อยติดตั้งพื้นผิวการปิดผนึกของร่างกายวาล์วอย่างใกล้ชิดเพื่อป้องกันการรั่วไหลของอากาศ-โครงสร้างนี้มีความน่าเชื่อถือมากกว่าการปิดผนึกแบบแบนสำหรับวาล์วชีพจร

แรงดันชีพจรแรงดัน:การเปลี่ยนแปลงความดันทันทีเมื่อวาล์วชีพจรปล่อยอากาศอัด (โดยปกติ 0.4–0.8mpa) ไดอะแฟรมจะต้องทนต่อผลกระทบซ้ำ ๆ นี้โดยไม่มีการเสียรูปแบบถาวรซึ่งขึ้นอยู่กับความต้านทานแรงดึงและประสิทธิภาพการกู้คืนแบบยืดหยุ่น

พารามิเตอร์ทางเทคนิค:

แอปพลิเคชัน:

การบรรจุและการจัดส่ง:

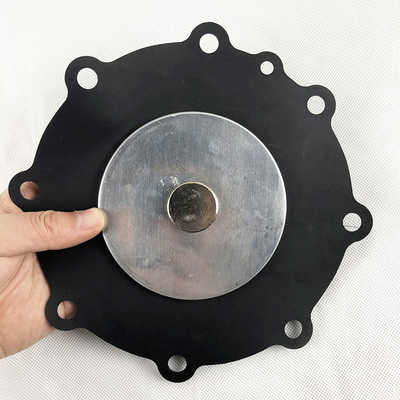

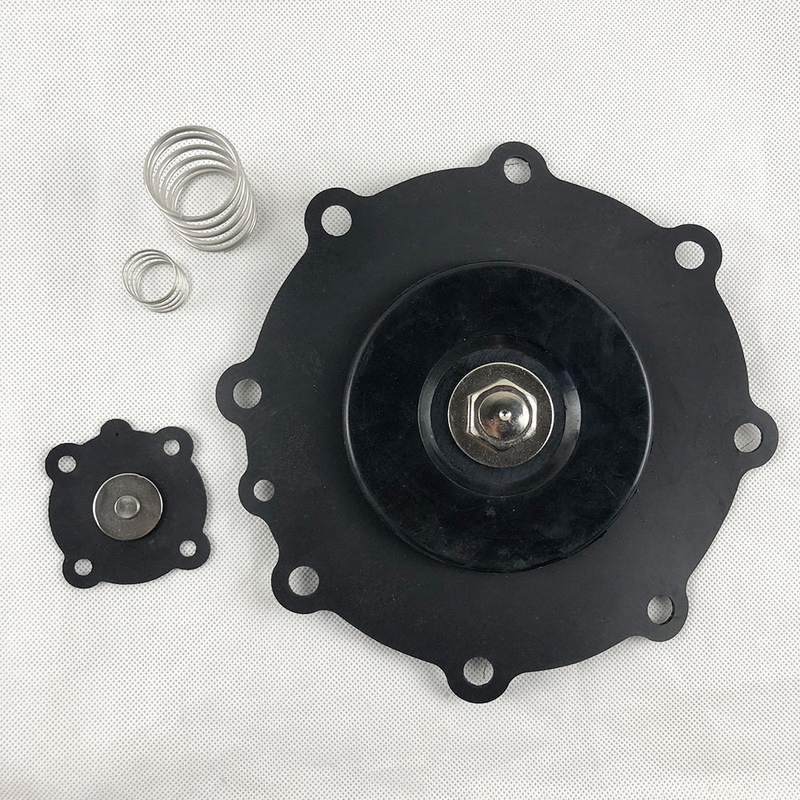

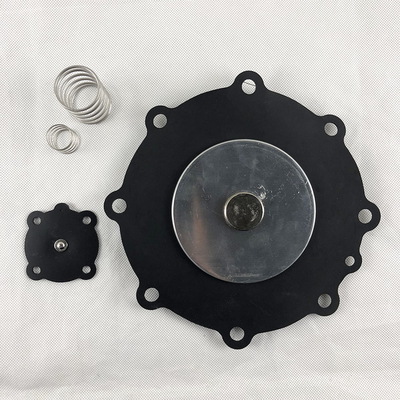

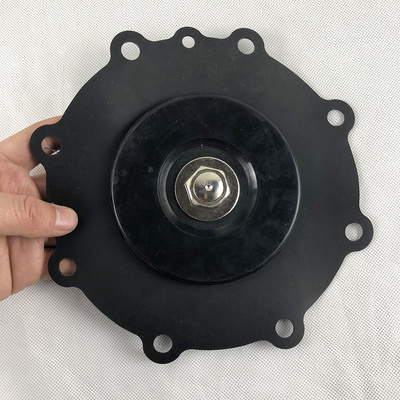

ผลิตภัณฑ์: ไดอะแฟรมวาล์วพัลส์

คำอธิบาย: ไดอะแฟรมคุณภาพสูงที่ออกแบบมาสำหรับวาล์วชีพจรทำจากวัสดุที่ทนทานเพื่อประสิทธิภาพที่ยาวนาน

บรรจุภัณฑ์: ไดอะแฟรมแต่ละตัวบรรจุอย่างระมัดระวังในปลอกพลาสติกป้องกันเพื่อป้องกันความเสียหายระหว่างการจัดส่งและการจัดการ

การจัดส่ง: คำสั่งซื้อจะดำเนินการภายใน 1-2 วันทำการและจัดส่งผ่านวิธีการจัดส่งมาตรฐาน ตัวเลือกการจัดส่งแบบเร่งด่วนมีให้โดยมีค่าธรรมเนียมเพิ่มเติม
