กระบอกสูบนิวเมติกแบบปรับแต่งได้ SMC รุ่น CQ2A12-35DM

รายละเอียดสินค้า:

กระบอกสูบขนาดกะทัดรัดพิเศษ SMC CQ2A Series มอบการเคลื่อนที่เชิงเส้นที่แม่นยำในพื้นที่จำกัด กระบอกสูบแบบก้านเดี่ยวแบบทำงานสองทางเหล่านี้มีขนาดรู 12 มม. พร้อมตัวเลือกช่วงชักตั้งแต่ 5 มม. ถึง 50 มม. ได้รับการออกแบบให้สั้นกว่ากระบอกสูบมาตรฐาน 30% ในขณะที่ยังคงรักษาประสิทธิภาพสูง ผลิตจากอะลูมิเนียมเกรดอากาศยานพร้อมการเคลือบผิวแข็ง กระบอกสูบเหล่านี้ทำงานที่ 0.05-1.0MPa (7-145 psi) และสามารถสร้างแรงขับสูงสุด 90N

ซีลที่หล่อลื่นไว้ล่วงหน้าของกระบอกสูบ CQ2A Series ช่วยให้การทำงานไม่ต้องบำรุงรักษา และสนามแม่เหล็กในตัวช่วยอำนวยความสะดวกในการติดตั้งเซ็นเซอร์ กระบอกสูบเหล่านี้เข้ากันได้กับระบบอุปกรณ์เสริมแบบแยกส่วนของ SMC ซึ่งรวมถึงไกด์ วาล์ว และขายึด

คุณสมบัติ:

กะทัดรัดเป็นพิเศษ: กว้าง 24 มม. สั้นกว่ากระบอกสูบ ISO 40% (เช่น 82 มม. @50 มม. ช่วงชัก)

น้ำหนักเบา: ตัวเครื่องอะลูมิเนียมที่ปรับให้เหมาะสมตาม Topology (0.15 กก. @50 มม. ช่วงชัก)

การรวมแบบแยกส่วน: ติดตั้งโดยตรงกับไกด์ MXS/วาล์ว VQ

แรงขับที่สมดุล: 90N±3% แรงสองทิศทาง @1.0MPa

ความเร็วสูง: การทำงาน 500 มม./วินาที, เวลาตอบสนอง 0.15 วินาที @50 มม. ช่วงชัก

การหน่วงแบบปรับได้: แดมเปอร์ไฮดรอลิกเสริม (การดูดซับ 0.043J)

ตัวเลือกอุณหภูมิที่หลากหลาย: ซีล -XB6 สำหรับการทำงาน -40~150°C (-40~302°F)

ความต้านทานการกัดกร่อน: ชุดสแตนเลสสตีล -XC6 (ก้าน SUS304)

การป้องกัน IP65: ที่ปัดน้ำฝนคู่ -XC4 สำหรับสภาพแวดล้อมที่มีฝุ่น/สิ่งสกปรก

ช่องเซ็นเซอร์ 4 ด้าน: เข้ากันได้กับเซ็นเซอร์ D-M9N (ช่อง Φ3.5 มม.)

รูปแบบการติดตั้ง 8 แบบ: สกรูที่โหลดไว้ล่วงหน้าสำหรับการกำหนดค่าแบบ A/L/D

การปรับช่วงชัก: การปรับเปลี่ยนการเดินทาง ±5 มม. ด้วยโมดูล -XC8

รูเคลือบผิวแข็ง: เคลือบ 25μm, ทนทานต่อการสึกหรอ 3×

ก้านชุบโครเมียมแข็ง: ความหนา 0.02 มม., สัมประสิทธิ์แรงเสียดทาน μ≤0.15

ซีลปราศจากการรั่วไหล: สารประกอบ X271 FKM, การรั่วไหล <0.1mL/min @0.5MPa

การใช้งาน:

การถ่ายโอนตัวอย่างการวินิจฉัย:รุ่นช่วงชัก 35-50 มม. พร้อมชุดสแตนเลสสตีล -XC6 จัดการตัวอย่างทางชีวภาพในเครื่องวิเคราะห์ ป้องกันการปนเปื้อนในสภาพแวดล้อมที่สอดคล้องกับ FDA

การจ่ายสารเคมี:การทำงานแรงดันต่ำ (0.05MPa) ให้ความแม่นยำในการจ่ายของเหลว 0.1mL ในเครื่องมือ IVD โดยใช้หน่วยช่วงชัก 10 มม.

เซลล์ระบบอัตโนมัติขนาดกะทัดรัด

การตรวจสอบด้วยแสง:กระบอกสูบช่วงชัก 40 มม. วางตำแหน่งกล้อง AOI ที่ความเร็วปรับได้ 50-200 มม./วินาที ลดการสั่นสะเทือนในระหว่างการถ่ายภาพกำลังขยายสูง

ตัวกระทำท้ายหุ่นยนต์:รวมเข้ากับหุ่นยนต์ร่วมสำหรับการใส่ชิ้นส่วนน้ำหนักเบา (ช่วงชัก 25 มม., เกลียว M3) ภายในเวลาวงจร 0.5 วินาที

เครื่องจักรบรรจุภัณฑ์

การตัดด้วยความเร็วสูง:รุ่นช่วงชัก 50 มม. ทำหน้าที่ใบมีดในระบบปิดผนึกฟิล์ม ทำให้การตัดเสร็จสิ้นภายใน 0.2 วินาทีที่ 1.0MPa พร้อมการหน่วงไฮดรอลิกเพื่อลดแรงกระแทก

การจัดตำแหน่งฉลาก:รุ่นช่วงชัก 15 มม. พร้อมหูยึด -DZ แก้ไขการเบี่ยงเบนตำแหน่งฉลาก ≤0.3 มม. ในสายการบรรจุตุ่มยา

กรณีศึกษา:ผู้ผลิตอุปกรณ์ทางการแพทย์ลดความหนาของเครื่องจักรลง 42% โดยใช้ CQ2A12-30DMZ พร้อมเซ็นเซอร์ 4 ด้าน ลดเวลาหยุดทำงาน 70% ในระบบโหลดตลับ

การสนับสนุนและบริการ:

การสนับสนุนด้านเทคนิคและบริการผลิตภัณฑ์ของเราสำหรับกระบอกสูบนิวเมติกแบบลูกสูบประกอบด้วย:

- ความช่วยเหลือจากผู้เชี่ยวชาญในการติดตั้งและการใช้งาน

- คำแนะนำในการแก้ไขปัญหาสำหรับปัญหาใดๆ

- คำแนะนำในการบำรุงรักษาเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

- ความช่วยเหลือเกี่ยวกับเอกสารข้อมูลจำเพาะของผลิตภัณฑ์

- โปรแกรมการฝึกอบรมสำหรับผู้ใช้และบุคลากรด้านการบำรุงรักษา

การบรรจุและการขนส่ง:

บรรจุภัณฑ์ผลิตภัณฑ์สำหรับกระบอกสูบนิวเมติกแบบลูกสูบ:

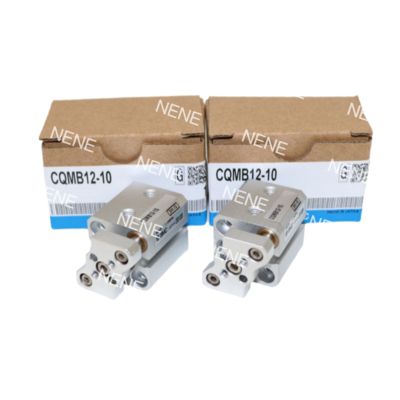

กระบอกสูบนิวเมติกแบบลูกสูบจะถูกบรรจุอย่างระมัดระวังในกล่องกระดาษแข็งที่แข็งแรงพร้อมแผ่นโฟมป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่ง

ข้อมูลการขนส่ง:

เมื่อดำเนินการตามคำสั่งซื้อแล้ว กระบอกสูบนิวเมติกแบบลูกสูบจะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้พร้อมข้อมูลการติดตามเพื่อให้แน่ใจว่าการจัดส่งไปยังที่อยู่ที่ระบุของคุณอย่างปลอดภัยและทันเวลา
