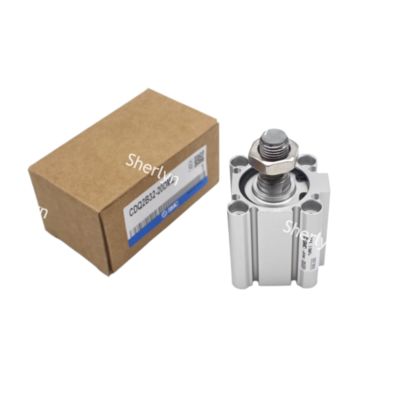

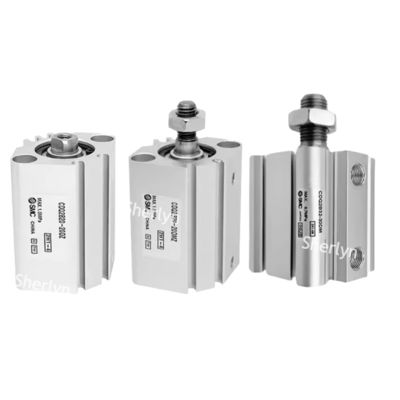

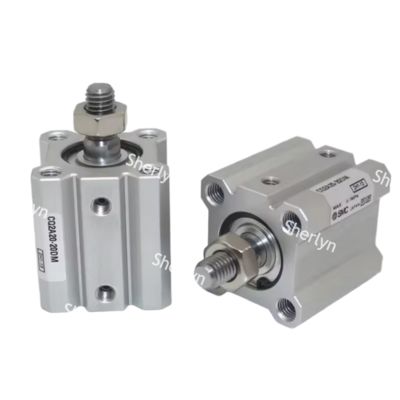

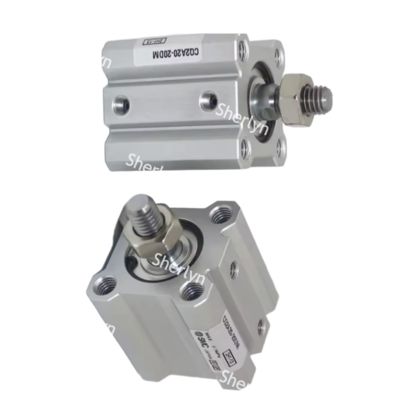

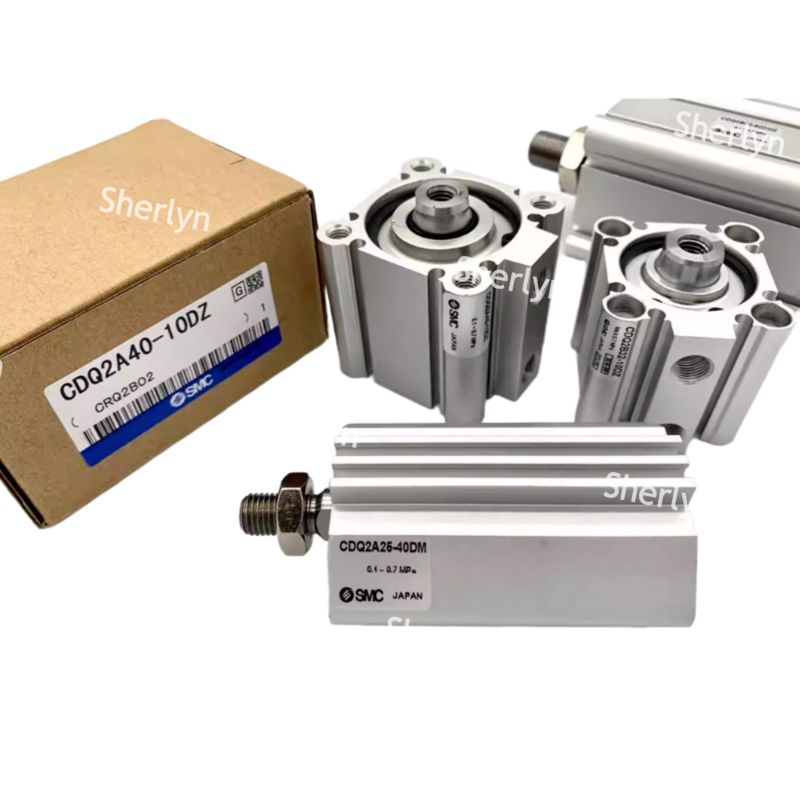

CQ2A12-35D SMC ซิลินเดอร์คอมแพคท ประเภทมาตรฐาน แบบการกระทําแบบคู่ สายเดียว CQ2

• วิธีการทำงานของกระบอกสูบ

  แบบทำงานสองทาง

• วิธีการทำงานของก้าน

  ก้านเดี่ยว

• รูปร่างของตัวกระบอกสูบ

  [รูปร่างแบบบล็อก] กระบอกสูบแบบแผ่น

• เส้นผ่านศูนย์กลางภายในกระบอกสูบ (ท่อ)

  12

• ช่วงชัก

  35

• ฟังก์ชันเพิ่มเติม

  มาตรฐาน

• สภาพแวดล้อม, การใช้งาน

  มาตรฐาน

• อุณหภูมิในการทำงาน

  -10～70

• แรงดันใช้งาน

  0.07～1

• เบาะ

  -

• ข้อมูลจำเพาะ

  ไม่มีแม่เหล็กในตัว

• ชนิดของช่วงชัก

  -

• ขายึด

  ปลายทั้งสองข้างมีเกลียว

• ชนิดเกลียวพอร์ต

  เกลียว M

• ตัวเลือกตัวกระบอกสูบ

  มาตรฐาน (เกลียวตัวเมียที่ปลายก้าน)

• สวิตช์อัตโนมัติ

  -

• สายไฟ

  -

• จำนวนสวิตช์

  -

• ข้อต่อโลหะปลายก้าน

  ไม่มีขายึด

• ข้อมูลจำเพาะแบบกำหนดเอง

  ไม่มี

• ประเภท

  ชนิดนิวเมติก

• สั่งทำพิเศษ (ชนิดหัวฉีดท่อ)

  -

• ช่องติดตั้งสวิตช์อัตโนมัติ

  ไม่มี

• สลักยึด

  ไม่มี

• วิธีการปลดด้วยตนเอง

  -

• ข้อมูลจำเพาะสั่งทำพิเศษ (ตำแหน่งติดตั้งขายึดแบบทราเนียน)

  -

• ตัวเลือก

  ผลิตภัณฑ์มาตรฐาน (ไม่มีตัวเลือก)

• -

  -

รายละเอียดสินค้า:

ผลิตภัณฑ์มีการออกแบบที่บางเฉียบเป็นพิเศษ เหมาะสำหรับสภาพแวดล้อมที่มีข้อจำกัดด้านพื้นที่

ความยาวโดยรวมถูกย่อให้สั้นลงอย่างมาก โดยมีความกว้างขั้นต่ำตั้งแต่ 7.5 มม. (วาล์ว SJ2000) ถึง 10 มม. (วาล์ว SJ3000) ทำให้เหมาะสำหรับอุปกรณ์ติดตั้งและอุปกรณ์อัตโนมัติที่มีพื้นที่จำกัด

ผลิตภัณฑ์นี้เบากว่า CQ2 รุ่นเก่า 5% ถึง 13% ซึ่งช่วยลดภาระของอุปกรณ์

ผลิตภัณฑ์มีช่องสวิตช์แม่เหล็กสี่ด้าน ทำให้สามารถติดตั้งสวิตช์แม่เหล็กได้สี่ทิศทางเพื่อความยืดหยุ่นในการจัดวางที่มากขึ้น สวิตช์ถูกฝังอยู่ในร่องโดยไม่ยื่นออกมาเพื่อหลีกเลี่ยงการรบกวน นอกจากนี้ยังมีอุปกรณ์เสริมแบบแยกส่วน เช่น สลักเกลียวติดตั้งมาตรฐานและตัวเชื่อมต่อปลายเสา พร้อมส่วนประกอบยึดแบบหูคู่/ขายึดเสริม ซึ่งช่วยลดความจำเป็นในการจัดซื้อเพิ่มเติม

ผลิตภัณฑ์มีการซีลและบัฟเฟอร์ด้วยซีลยางไนไทรล์ (NBR) เหมาะสำหรับสภาพแวดล้อมตั้งแต่ -10 °C ถึง 70 °C บางรุ่นยังมีแผ่นรองบัฟเฟอร์ยางมาตรฐานเพื่อลดแรงกระแทกที่ปลาย ด้วยระดับการป้องกัน IP65 (ตัววาล์วสแตนเลสสตีลเป็นไปตามมาตรฐาน NEMA 4X) ผลิตภัณฑ์นี้ทนทานต่อฝุ่นและสภาพแวดล้อมที่มีความชื้น

การใช้งาน:

CQ2-Z Standard Type (เส้นผ่านศูนย์กลางกระบอกสูบ 20-50 มม.) ถูกนำมาใช้สำหรับกริปเปอร์แขนหุ่นยนต์และการคัดแยกสายพานลำเลียงในระบบอัตโนมัติทางอุตสาหกรรม ให้การวางตำแหน่งที่แม่นยำและการจัดการที่มีประสิทธิภาพสำหรับการใช้งานต่างๆ

ซีรีส์ CQ2K ที่มีก้านที่ไม่หดกลับ ช่วยให้มั่นใจได้ว่าส่วนประกอบต่างๆ จะถูกประกอบโดยไม่มีข้อผิดพลาดในการหมุน กระบอกสูบชนิดนี้เหมาะสำหรับงานประกอบที่มีความแม่นยำในสายการผลิตอิเล็กทรอนิกส์

ระบบกำจัดฝุ่นประกอบด้วย CQ2B160 ที่มีเส้นผ่านศูนย์กลางกระบอกสูบขนาดใหญ่ 160 มม. กระบอกสูบนี้ขับเคลื่อนวาล์วยกควบคู่กับวาล์วพัลส์สำหรับกระบวนการทำความสะอาดฝุ่นอย่างมีประสิทธิภาพ

ซีรีส์ CQ2 □ S ได้รับการออกแบบมาให้ทนทานต่อแรงด้านข้างและแรงดัน ทำให้เหมาะสำหรับการจัดการถังเก็บที่มีวัสดุผง

ในการดำเนินงานของเครื่องจักรอาหาร กระบอกสูบ CQ2-R/V กันน้ำได้และติดตั้งซีล EPDM เพื่อให้มั่นใจถึงความเข้ากันได้กับสภาพแวดล้อมที่ปลอดเชื้อ

ในสถานการณ์ที่มีอุณหภูมิสูง กระบอกสูบที่มีตัววาล์วสแตนเลสสตีลและซีล FKM (ปรับแต่งเอง) สามารถทนต่ออุณหภูมิได้สูงถึง 120°C ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูงในทันที

SMC ได้ออกแบบกระบอกสูบขนาดกะทัดรัด CQ2 ใหม่ โดยมีตัวกระบอกสูบใหม่ ทำให้สามารถติดตั้งสวิตช์อัตโนมัติบนพื้นผิวใดก็ได้ 4 ด้าน ขึ้นอยู่กับสภาพการติดตั้ง ร่องติดตั้งสวิตช์อัตโนมัติได้เข้ามาแทนที่รางติดตั้ง CQ2s ป้องกันการยื่นออกมาของสวิตช์อัตโนมัติ และปรับปรุงความสะดวกและความปลอดภัยในการทำงาน

คุณสมบัติ:
● กระบอกสูบแบบทำงานสองทาง, ก้านเดี่ยว, ขนาดกะทัดรัด
● ขนาดกระบอกสูบ *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
● ช่วงชักมาตรฐาน *: 5 ถึง 100
● เกลียวพอร์ต: M *; Rc, NPT หรือ G *
● สามารถใช้สวิตช์อัตโนมัติได้

การสนับสนุนและบริการ:

ทีมผู้เชี่ยวชาญด้านการสนับสนุนด้านเทคนิคของเราพร้อมให้ความช่วยเหลือคุณหากคุณมีคำถามหรือปัญหาใดๆ เกี่ยวกับผลิตภัณฑ์กระบอกสูบนิวเมติกแบบลูกสูบของเรา ไม่ว่าคุณต้องการความช่วยเหลือในการติดตั้ง การแก้ไขปัญหา หรือการบำรุงรักษา เราพร้อมให้คำแนะนำและการสนับสนุนจากผู้เชี่ยวชาญ

นอกเหนือจากการสนับสนุนด้านเทคนิคแล้ว เรายังมีบริการต่างๆ เพื่อให้แน่ใจว่ากระบอกสูบนิวเมติกแบบลูกสูบของคุณทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้ บริการของเราอาจรวมถึงการฝึกอบรมผลิตภัณฑ์ โปรแกรมการบำรุงรักษา บริการซ่อมแซม และตัวเลือกการปรับแต่งเพื่อให้ตรงตามความต้องการเฉพาะของคุณ

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์ผลิตภัณฑ์:

กระบอกสูบนิวเมติกแบบลูกสูบจะถูกบรรจุอย่างระมัดระวังในกล่องกระดาษแข็งที่แข็งแรง เพื่อความปลอดภัยระหว่างการขนส่ง กระบอกสูบแต่ละอันจะถูกห่อด้วยวัสดุป้องกันเพื่อป้องกันความเสียหายหรือรอยขีดข่วน

ข้อมูลการจัดส่ง:

เมื่อยืนยันคำสั่งซื้อของคุณแล้ว กระบอกสูบนิวเมติกแบบลูกสูบจะถูกจัดส่งภายใน 1-2 วันทำการ เรามีตัวเลือกการจัดส่งแบบมาตรฐานและแบบเร่งด่วนเพื่อตอบสนองความต้องการของคุณ คุณจะได้รับหมายเลขติดตามเพื่อตรวจสอบสถานะการจัดส่งของพัสดุของคุณ
