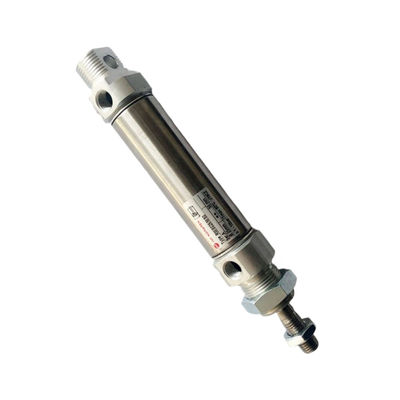

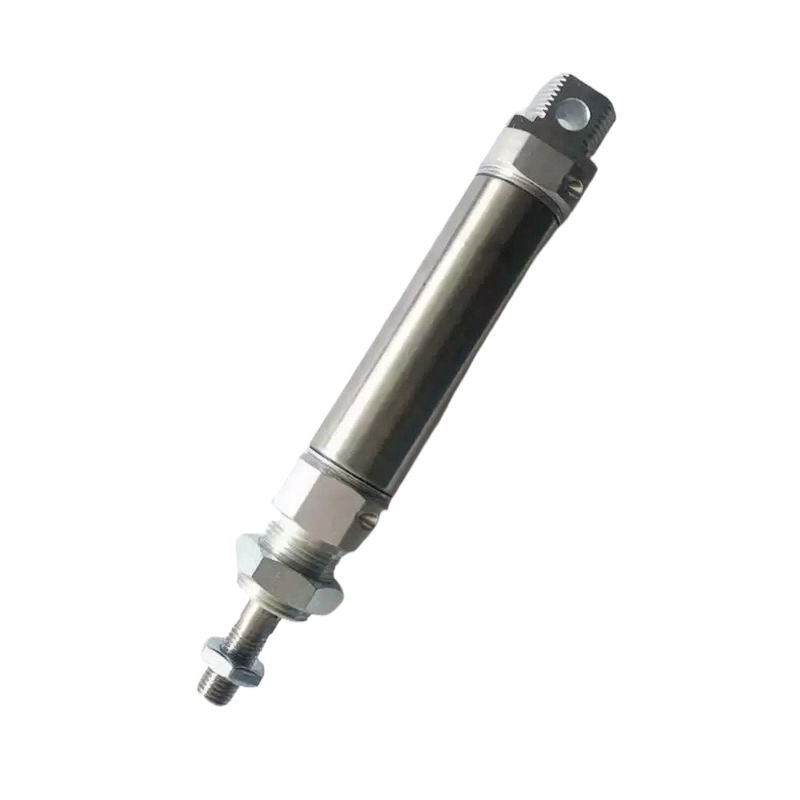

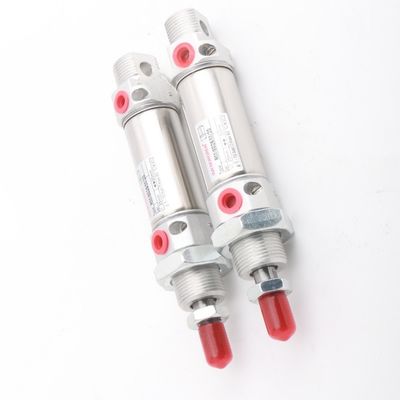

NORGREN กระบอกกลม RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

กว้างขวางเจาะ:กว้างเจาะของชุดกระบอกขนาดเล็กที่แตกต่างกัน เช่น กว้างเจาะของชุด RM/28000 และ RM/8000 คือ 10-25 มม.กว้างเจาะของรุ่น RA/192000/M คือ 20-125 มม.; และชุด ec ประกอบด้วยกว้างเจาะ เช่น 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm และ 100mm

การออกแบบลักษณะ:ปกติใช้การออกแบบที่คอมแพคต์ที่มีโครงสร้างเล็ก สามารถปรับตัวไปกับสภาพแวดล้อมการติดตั้งที่มีพื้นที่จํากัด และสะดวกต่อการบูรณาการในอุปกรณ์ต่างๆ

วัสดุส่วนใหญ่:มีตัวเลือกต่าง ๆ เช่น สายเหล็กอัลลูมิเนียม สแตนเลส และพลาสติก เช่น ซีรีส์ sf มีโครงสร้างสแตนเลสเต็มซีรีย์ ac/cf สามารถทําจากอะลูมิเนียมหรือพลาสติก เพื่อตอบสนองความต้องการของความทนทานต่อการกัดกร่อนความแข็งแรงและน้ําหนักในกรณีการใช้งานที่แตกต่างกัน

โหมดการกระทํา:มีสองประเภท: กระบอกทํางานเดียวและกระบอกทํางานสองครั้ง กระบอกทํางานเดียวพึ่งพาการกลับมาของสปริงหรือแรงภายนอกในการรีเซ็ตขณะที่กระบอกที่มีการทํางานสองครั้งบรรลุการขยายและถอนตัวของสตาร์พิสตันโดยการให้อากาศในสองปลายตัวอย่างเช่น ซีรี่ย์ RM/28000 และ RM/8000 สามารถทํางานแบบเดียวหรือทํางานแบบสอง ขณะที่ซีรีย์เช่น RA/192000/M และ 32 ซีรีย์เป็นกระบอกทํางานแบบสอง

ระยะความดัน:โดยทั่วไป ความดันทํางานอยู่ที่ 1-10bar ตัวอย่างเช่น ความดันทํางานของกระบอก 32 ซีรีย์คือ 1bar-10barและช่วงความดันเฉพาะของชุดต่าง ๆ อาจแตกต่างกันเพื่อตอบสนองความต้องการความดันของการใช้งานต่าง ๆ.

ระยะความเร็ว:ความเร็วการเคลื่อนไหวของพิสตันมักจะอยู่ระหว่าง 10mm/s-1000mm/s ตัวอย่างเช่น ความเร็วของกระบอก 32 ซีรีส์คือ 10mm/s-1000mm/sและมันสามารถปรับโดยวิธีการเช่นการปรับระบายการควบคุมวาล์วตามความต้องการที่แท้จริง.

ความยาวของช็อค:ระยะความยาวของกระบอกชักคันค่อนข้างกว้าง เช่น ความยาวของกระบอกชักคัน 32 ซีรีส์คือ 5 มม-500 มม และความยาวของชักคันสามารถเลือกได้ตามความต้องการการใช้งานจริง

พลังผลิต:พลังผลิตที่เกี่ยวข้องกับปัจจัย เช่น กว้างเจาะและความดันการทํางาน ยิ่งกว้างเจาะและความดันการทํางานที่สูงกว่าสําหรับกระบอกรุ่น m/50132/25, เมื่อกว้างเจาะ 32 มม และความดัน 2bar-10bar, พลังผลิตคือ 445N.

ระบบนําทาง:บางชุดมีระบบการนําทางที่แตกต่างกัน เช่น รุ่น RA/192000/M มีระบบการนําทางที่แตกต่างกัน 3 ระบบ คือ RA/192000/N2,.../N4,.../N6,ที่สามารถรับประกันความแม่นยําของการนําการเคลื่อนไหวของสตาร์ดพิสตันและทนภาระด้านข้างหนึ่ง.

พิสตันแม่เหล็ก:หลายรุ่นของกระบอกขนาดเล็กใช้พิสตันแม่เหล็ก เช่น RM/28000, RM/8000 ซีรีส, RA/192000/M ซีรีส, 32 ซีรีส เป็นต้นการสอดคล้องกับสวิตช์แม่เหล็กสามารถทําความเข้าใจการตรวจจับและการตอบสนองของตําแหน่งกระบอกซึ่งสะดวกสําหรับการควบคุมอัตโนมัติ

ฟังก์ชันพัฟเฟอร์:กระปุกบางกระปุกมีอุปกรณ์พัฟเฟอร์ในตอนท้ายของช็อต เช่น พัฟเฟอร์จากยางสังเคราะห์ ซึ่งสามารถลดการกระแทกของพิสตันในตอนท้ายของช็อตปรับปรุงอายุการใช้งานและความมั่นคงในการทํางานของกระบอกตัวอย่างเช่น ซิลินเดอร์ซีรีย์ 7 มียางสังเคราะห์ที่ปิดท้าย

วิธีการติดตั้ง:มีวิธีการติดตั้งที่หลากหลาย เช่น ติดเท้า ติดกระดาน ติดด้านหน้าติดกับเน็ต เป็นต้นการให้เลือกการติดตั้งแบบยืดหยุ่น และอํานวยความสะดวกในการเชื่อมต่อกับอุปกรณ์ต่างๆ.

ตําแหน่งท่าอากาศยาน:บางชุดมีตําแหน่งท่าอากาศยานเป็นตัวเลือก เพื่ออํานวยความสะดวกในการติดตั้งที่คอมแพคต์และตอบสนองความต้องการของแผนผังพื้นที่และการเชื่อมต่อท่อท่อที่แตกต่างกัน

ขนาดอินเตอร์เฟซ:ขนาดอินเตอร์เฟซทั่วไปประกอบด้วย G1/8, M5 เป็นต้น ตัวอย่างเช่น ขนาดอินเตอร์เฟสของกระบอกรุ่น m/6025/25 คือ G1/8 ซึ่งสามารถเชื่อมต่อกับท่ออากาศและข้อต่อที่ตรงกันได้อย่างสะดวก
