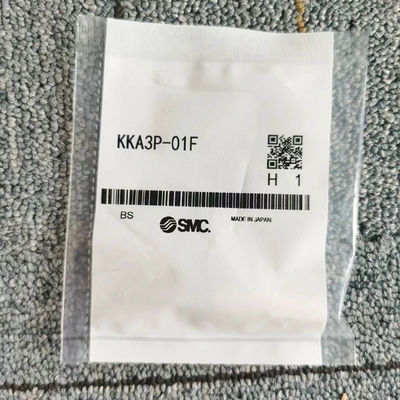

Name: KKA ซีรีส์ SS316 KKA3P-01F ประเภทพล็อก (P) หญิงเส้นประเภท S คอปเลอร์
Brand: YW DKE TRADING COMPANY
SKU: KKA3P-01F รุ่น KKA
Availability: InStock

บ้าน ผลิตภัณฑ์เครื่องติดต่อท่อปนูเมติก

KKA ซีรีส์ SS316 KKA3P-01F ประเภทพล็อก (P) หญิงเส้นประเภท S คอปเลอร์

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	SMC
ได้รับการรับรอง:	CE
หมายเลขรุ่น:	KKA3P-01F รุ่น KKA

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	ถุงพลาสติก, กล่อง, กล่อง, พาเลท
เวลาการส่งมอบ:	1-7 วันทำการหลังจากชำระเงิน
เงื่อนไขการชำระเงิน:	T / T, Western Union, เพย์พาล
สามารถในการผลิต:	5,000 ชิ้น / 1 เดือน

ติดต่อ

รายละเอียดสินค้า

ช่วง ความดัน ใช้งาน(MPa):	0.1-1MPa	ไพป์เชื่อมต่อ Bore Dia.:	RC1/8
ช่วงอุณหภูมิใช้งาน(°C):	-5~150	ของเหลวที่ใช้บังคับ:	น้ำ/อากาศ
ขนาดของร่างกาย:	1/8	รับประกันความกดดัน:	10MPa
เน้น:	S คอปเลอร์ SS316 ประเภทพล็อก , สายสตรี SS316 ประเภทพล็อก

เครื่องเชื่อมสาย KKA ซีรี่ย์ SS316 (KKA3P-01F) ประเภทพล็อก (P) เครื่องเชื่อมสายสตรีประเภท S

รายละเอียดการตั้งค่า

ประเภท	มาตรฐาน	ประเภทสาน	หญิง Threaded Tapped
เพศชาย/หญิง	พล็อก	วัสดุของร่างกาย	SUS304
วัสดุประทับ	[NBR] 00011	น้ํายาที่ใช้ได้	น้ํา / อากาศ
สภาพแวดล้อมการทํางาน การใช้งาน	มาตรฐาน	ระยะอุณหภูมิการทํางาน ((°C)	- 5 ¢ 150
ระยะความดันการทํางาน ((MPa)	-0.1 ราคา 1	ขนาดของร่างกาย	1/8
ไพป์เชื่อมต่อ Bore Dia.	Rc1/8	พร้อมหรือไม่มีบานตรวจสอบ	Y

S Coupler KKA ซีรี่ย์ สแตนเลส แบบพล็อก (P) สายใยสตรี

ไม่มี, วาล์วตรวจสอบ, ปุ่ม, ประเภทเส้นสตรี

KKA ซีรีส์ SS316 KKA3P-01F ประเภทพล็อก (P) หญิงเส้นประเภท S คอปเลอร์ 0

สัญลักษณ์ JIS สําหรับชุด KKA

KKA ซีรีส์ SS316 KKA3P-01F ประเภทพล็อก (P) หญิงเส้นประเภท S คอปเลอร์ 1

น้ํายาทํางาน	น้ําอากาศ
ระยะความดันการทํางาน_{* 1}	KKA3: -100 kPa ถึง 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 ถึง 1 MPa
การันตีความดัน	10 MPa
ระยะอุณหภูมิบริเวณและอุณหภูมิของของเหลวทํางาน	-5 ถึง 150 °C (ไม่แข็ง) *ไม่สามารถใช้สําหรับควาย
รายละเอียดไม่กรีด	ไม่ใช้น้ํามัน (ชิ้นส่วนเลื่อนยางและโลหะ: การเคลือบฟลอเรียน)
วัสดุ	ส่วนโลหะ: SUS304; ส่วนยาง: ฟลอโรเอลาสโตเมอร์ (FKM พิเศษ)
ปราสาท	ประกอบด้วยสารประปาเส้นชาย

*1: ไม่ควรใช้กับเครื่องทดสอบการรั่วไหลหรือสําหรับการเก็บระยะว่าง เนื่องจากการรั่วไหลที่ 0 ไม่สามารถรับประกันได้

ผลงาน

วิธีการเชื่อมต่อพล็อก: การเชื่อมต่อและปลดปล่อยการกระทําเพียงครั้งเดียว
วาล์วตรวจสอบ: วาล์วตรวจสอบที่ติดตั้งในทั้งสองด้านของพล็อกและซ็อต, โดยไม่มีวาล์วตรวจสอบ

*ชุด KKA ไม่สามารถเชื่อมต่อกับชุด KK หรือ KKH ได้

คุณลักษณะของรุ่นที่มีเซลล์ตรวจสอบทั้งสองข้าง

ขนาดร่างกาย	ปริมาณน้ําหยดของเหลว (cm3 ต่อตัวอย่าง)	ปริมาณการระบายอากาศ (cm3 ต่อตัวอย่าง)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"ปริมาณน้ําหยดของเหลว" หมายถึงปริมาณน้ําภายในที่สูญเสียเมื่อซ็อตพหลกถูกตัด
'ปริมาณการระบายอากาศ' หมายถึงปริมาณของอากาศภายนอกที่ถูกนําเข้าเมื่อพับและซ็อตถูกเชื่อมต่อ

การออกแบบโครงสร้าง

การออกแบบโครงสร้างของพล็อก

ภาพวาดโครงสร้างของซีรีส์ KKA

ลักษณะของอัตราการไหล

อากาศ

พล็อก: มีบัณฑิตปิด / ซ็อต: มีบัณฑิตปิด

พล็อก: ไม่มีบานดับ / ซ็อต: มีบานดับ

พล็อก: มีบัณฑิตปิด / ซ็อต: มีบัณฑิตปิด

พล็อก: ไม่มีบานดับ / ซ็อต: ไม่มีบานดับ

ขนาดร่างกาย	รุ่น	T กว้างของพอร์ตเชื่อมต่อ	H ความกว้างในอพาร์ทเมนต์	L₁	L₂	กว้างขั้นต่ําของรู	พื้นที่ตัดข้ามที่มีประสิทธิภาพ mm²	น้ําหนัก g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
