Name: CY3B6-50 พิสตัน ปนูมาติก ซิลินเดอร์ SMC แม็กเนติก คอปเปิ้ล
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

บ้าน ผลิตภัณฑ์กระบอกลมลูกสูบ

CY3B6-50 พิสตัน ปนูมาติก ซิลินเดอร์ SMC แม็กเนติก คอปเปิ้ล

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	SMC
ได้รับการรับรอง:	CE
หมายเลขรุ่น:	CY3B6-50

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	กล่อง / ตามที่ลูกค้าต้องการ
เวลาการส่งมอบ:	1-7 วันทำการหลังจากชำระเงิน
เงื่อนไขการชำระเงิน:	T / T, Western Union เพย์พาล
สามารถในการผลิต:	5,000 ชิ้น / 1 เดือน

ติดต่อ

รายละเอียดสินค้า

ของเหลว:	อากาศ	Max. สูงสุด operating pressure แรงดันใช้งาน:	Max. สูงสุด operating pressure แรงดันใช้งาน
ความเร็วลูกสูบ:	50 ถึง 500 มม./วินาที	อุณหภูมิแวดล้อมและของเหลว:	−10 ถึง 60°C (ไม่เป็นน้ำแข็ง)
การใช้งาน:	ระบบอัตโนมัติอุตสาหกรรม	เจาะ:	32 มิลลิเมตร-320 มิลลิเมตร
ประเภทเบาะ:	บัฟเฟอร์แบบปรับได้/บัฟเฟอร์ยาง	วัสดุ:	อลูมิเนียมสลัด
แรงดันสูงสุด:	1.5MPa	ประเภทการติดตั้ง:	หน้าแปลนด้านหน้า/หน้าแปลนด้านหลัง
ระดับการป้องกัน:	IP54/IP65	ช่วงความเร็ว:	50-800 มม./วินาที
จังหวะ:	50mm-500mm	โวลเตชั่น:	DC12V/DC24V/AC110V/AC220V
เน้น:	สายพัดลมกล่อง SMC , SMC ซิลินเดอร์ไร้สต๊อปที่เชื่อมต่อด้วยแม่เหล็ก , ซิลินเดอร์ปนิวเมติกพิสตัน 50 มิลลิเมตร

SMC ซิลินเดอร์ปนิวเมติกไร้สต๊อปที่เชื่อมต่อด้วยแม่เหล็ก CY3B6-50

SMC กระบอกปนูเมติกไร้สตาร์ดที่เชื่อมต่อด้วยแม่เหล็ก CY3B6-50 สตาร์ดพิสตันความแข็งแรงสูง

SMC สตาร์ดน้อยกระบอกมีการเชื่อมต่อด้วยแม่เหล็กใช้แม่เหล็กความแข็งแรงอุตสาหกรรมที่ตั้งอยู่ในพิสตันและรถขนส่งภายนอกเพื่อสร้างหน่วยเดียวที่จะเดินทางเมื่อขับเคลื่อนด้วยความดันอากาศน้ําหนักของสินค้าถูกลดลงโดยการออกแบบใหม่รูปร่างของร่างกายและหน้าปกหัวและการใช้เครื่องเชื่อมแม่เหล็ก.

รายละเอียด

คุณสมบัติ	มูลค่า
โรคหลอดเลือดสมอง	50 มม.
โรด	6 มม.
ซีรี่ย์ผู้ผลิต	CY3B
การดําเนินการ	สองเท่า
ความดันการทํางานสูงสุด	7 บาร์

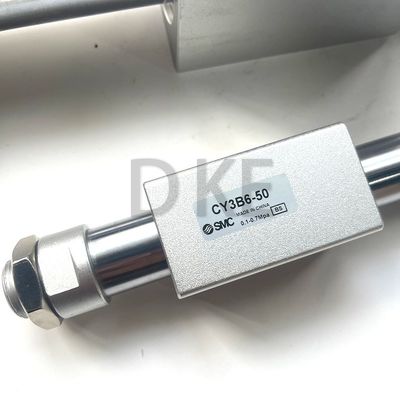

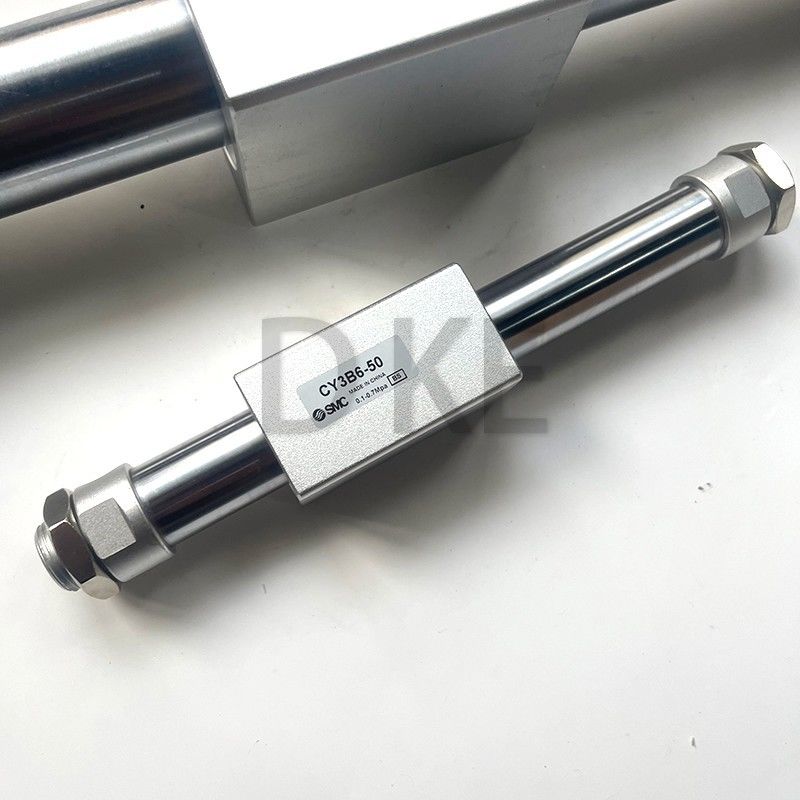

CY3B6-50 พิสตัน ปนูมาติก ซิลินเดอร์ SMC แม็กเนติก คอปเปิ้ล 0

การปรับปรุงการปะทะ

มีการติดตั้งตัวยึดลูเบ เพื่อรองรับการยึดย่อยบนพิสตันและเพื่อให้แน่ใจว่ามีฟิล์มย่อย (ขนาดเจาะ: ø15 ถึง ø63)

การดําเนินงานที่มั่นคง

การขยายยาวของวงแหวนที่สวมอยู่ด้านข้างร่างกายสูงสุด 30% ช่วยให้การเคลื่อนไหวเรียบร้อย

M รายละเอียด, แรงการถือแม่เหล็ก, และขนาดการติดตั้งคือเหมือนกันกับแบบที่มีอยู่ CY3B ซีรีส์.

น้ําหนักของสายเชื่อมต่อกับร่างกาย

ซีรีส์ CY3B ถูกนําโดยแกนภายนอก (เช่นแนวทางเส้นตรง) โดยไม่ต้องติดตั้งภาระโดยตรง เมื่อออกแบบพับโลหะเพื่อเชื่อมภาระให้แน่ใจว่าน้ําหนักของมันจะไม่เกินค่าในตารางด้านขวา. (สําหรับวิธีการเชื่อม โปรดดูคู่มือการใช้งาน)

น้ําหนักของบราคเกตเชื่อมต่อสูงสุด

รุ่น	น้ําหนักสูงสุดของพานเชื่อม (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

การทํางานตั้ง

แนะนําให้แบ่งภาระโดยหลอดชนิดลูกกลอง (แนวทางนํา, ฯลฯ) หากใช้หลอดสไลด์, ความต้านทานการสไลด์เพิ่มขึ้นเนื่องจากมวลภาระและกระแส,ที่อาจทําให้เกิดการทํางานผิดปกติเมื่อกระบอกติดตั้งตั้งตั้งหรือยกว้าง ต้องใช้ปั๊มภายนอก ฯลฯ สําหรับการตั้งตําแหน่งเมื่อสไลเดอร์สามารถเคลื่อนย้ายลงไปยังปลายการตี เนื่องจากน้ําหนักของตัวเองหรือน้ําหนักของชิ้นงาน, ใช้ปั๊มภายนอก เป็นต้น สําหรับการตั้งตําแหน่ง หากต้องการตําแหน่งที่แม่นยํา

โรด ขนาด [mm]	รุ่น	อนุญาต น้ําหนักภาระ (Wv) [kg]	ขนาดสูงสุด ความดัน (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
